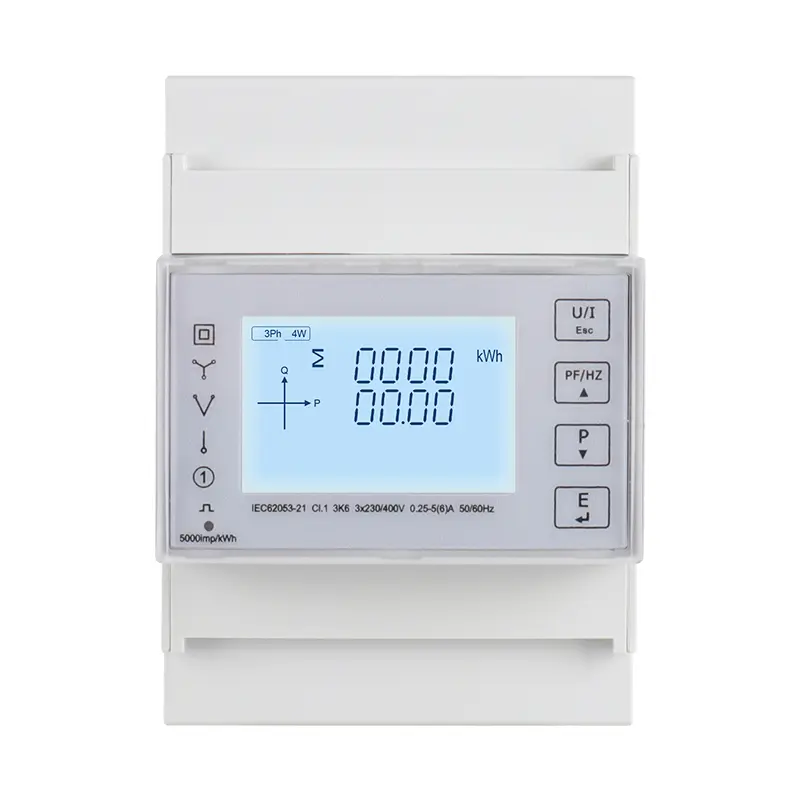

तीन चरण चार तार दीन रेल मल्टीफ़ंक्शन ऊर्जा स्मार्ट मीटर

1। इकाई माप और प्रदर्शित कर सकती है

तात्कालिक आरएमएस मान

मौजूदा

प्रति चरण, तटस्थ

वोल्टेज

एल-एल, एल-एन

आवृत्ति

45 से 65 हर्ट्ज

सक्रिय शक्ति

कुल और प्रति चरण

ऊर्जा घटक

कुल और प्रति चरण

ऊर्जा मान (शामिल: आयात, निर्यात, आयात + निर्यात)

सक्रिय ऊर्जा

0 से 99999999.999 kWh

मल्टी -टैरिफ सक्रिय ऊर्जा (T1 - T4)

0 से 99999999.999 kWh

2। यूनिट पढ़ी जा सकती है और संचार पढ़ सकती है

ऊर्जा मान

स्पष्ट ऊर्जा (कुल)

0 से 99999999999 खमीर

बहु-टारिफ़ प्रतिक्रियाशील ऊर्जा (T1 - T4)

0 से 99999999.999 kvarh, शामिल हैं: आयात, निर्यात, आयात+निर्यात

पिछले 12 महीनों के लिए मासिक बिजली की खपत

कुल सक्रिय ऊर्जा

रेंज: 0 से 9999999.999 kWh

पिछले 31 दिनों के लिए दैनिक ऊर्जा की खपत

कुल सक्रिय ऊर्जा

रेंज: 0 से 9999999.999 kWh

3। इकाई व्यवस्थित हो सकती है

संचार वर्ग

मोडबस का पता, बॉड रेट, समता बिट, स्टॉप बिट

तंत्र विन्यास वर्ग

उपयोगकर्ता पासवर्ड (एचएमआई), पावर सिस्टम प्रकार

नाड़ी आउटपुट वर्ग

पल्स आउटपुट प्रकार, पल्स आउटपुट चौड़ाई, पल्स आउटपुट दर

समय वर्ग

स्वचालित स्क्रॉल प्रदर्शन समय, बैकलिट समय, सिस्टम टाइम (आरटीसी), टैरिफ समय

विद्युतीय विशेषताएँ

माप का प्रकार

एसी सिस्टम पर हार्मोनिक्स सहित आरएमएस, 1P2W, 3P3W, 3P4W का समर्थन करें

माप सटीकता

वोल्टेज, वर्तमान

कक्षा 0.5, IEC 61557-12 के अनुसार

सक्रिय शक्ति

कक्षा 1 / 0.5, IEC 61557-12 के अनुसार

प्रतिक्रियाशील शक्ति

कक्षा 2, IEC 61557-12 के अनुसार

स्पष्ट शक्ति

कक्षा 1, IEC के अनुसार 61557-12

सक्रिय ऊर्जा

कक्षा 1 / 0.5s, IEC 62053-22, IEC 61557-12 के अनुसार

प्रतिक्रियाशील ऊर्जा

कक्षा 2, IEC 62053-23 के अनुसार, IEC 61557-12

ऊर्जा घटक

कक्षा 1, IEC के अनुसार 61557-12

आवृत्ति

कक्षा 0.2, IEC 61557-12 के अनुसार

हार्मोनिक विरूपण

कक्षा 2, IEC 61557-12 के अनुसार

आंकड़ा अद्यतन दर

1 सेकंड। वैकल्पिक 100 एमएस

इनपुट वोल्टेज

फ्लोटेज तिल्ली (एक)

230 वीएसी (एल-एन) / 400 वीएसी (एल-एल)

प्रत्यक्ष संबंध

मापा रेंज: 85 से 275 VAC (L-N), 85 ~ 480 VAC (L-L)

आवृति सीमा

45 से 65 हर्ट्ज

अधिभार क्षमता

1 सेकंड के लिए 2*संयुक्त राष्ट्र

आगत बहाव

मापा सीमा

0.005 से 100 ए, बेसिक करंट (आईबी) 10 ए है

अधिभार क्षमता

0.01 सेकंड के लिए 30*IMAX

नाड़ी आउटपुट

इंटरफ़ेस प्रकार

ओपन कलेक्टर ऑप्टोकॉपर

नाड़ी -प्रतिष्ठित

400/10/10/1 इम्प / kwh (kvarh) (कॉन्फ़िगर करने योग्य)

पल्स चौड़ाई

60/100/200 मिलीसेकंड (कॉन्फ़िगर करने योग्य), डिफ़ॉल्ट 100millisecond है

नाड़ी आउटपुट प्रकार

आयात/निर्यात/कुल सक्रिय ऊर्जा,

आयात/निर्यात/कुल प्रतिक्रियाशील ऊर्जा (कॉन्फ़िगर करने योग्य)

कक्षा

क्लास ए, आईईसी के अनुसार 62053-31

इनपुट वोल्टेज

5 ~ 27 वीडीसी

पैनल पर पल्स इंडिकेटर लाइट

पल्स कॉन्स्टेंट 400imp/kWh है

वास्तविक समय घड़ी सटीकता

0.5 एस/डी

यांत्रिक विशेषताएँ

सुरक्षा की आईपी डिग्री (IEC 60529)

IP51 फ्रंट डिस्प्ले, IP30 मीटर बॉडी के लिए डिज़ाइन किया गया

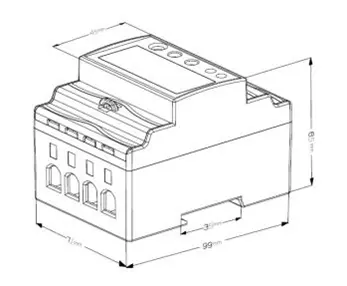

आयाम (डब्ल्यू एक्स एच एक्स डी)

99 x 71 x 65 मिमी

बढ़ती स्थिति

दीन रेल माउंटिंग

मीटर के मामले की सामग्री

उल 94 वी -0

पर्यावरण विशेषताएँ

परिचालन तापमान

-25 से+55 ℃

भंडारण तापमान

-40 से+80 ℃

नमी

<90%, नॉन-कंडेन्सिंग

प्रदूषण का स्तर

2

ऊंचाई

2000 मीटर तक

कंपन

10 हर्ट्ज से 150Hz, IEC 60068-2-6

विद्युतचुंबकीय विशेषताएँ

स्थिरविद्युत निर्वाह

स्तर 4, IEC 61000-4-2 (1) के अनुसार

विकिरणित क्षेत्रों में प्रतिरक्षा

स्तर 3, IEC 61000-4-3 (1) के अनुसार

विद्युत तेज संक्रमणों के लिए प्रतिरक्षा

स्तर 4, IEC 61000-4-4 (1) के अनुसार

वृद्धि के लिए प्रतिरक्षा

स्तर 4, IEC 61000-4-5 (1) के अनुसार

अशांति आयोजित करने के लिए प्रतिरक्षा

स्तर 3, IEC 61000-4-6 (1) के अनुसार

चुंबकीय क्षेत्र के लिए प्रतिरक्षा

IEC 61000-4-8 (1)

वोल्टेज डिप्स के लिए प्रतिरक्षा

IEC 61000-4-11 (1)

विकिरणित उत्सर्जन

कक्षा बी, EN55011 के अनुसार

उत्सर्जन का आयोजन किया

कक्षा बी, EN55011 के अनुसार

हार्मोनिक्स

IEC 61000-3-2 (1)

(1): प्रयोगात्मक परीक्षण IEC61326-1 में औद्योगिक ग्रेड उत्पादों की ग्रेड आवश्यकताओं के अनुसार किया जाता है

सुरक्षा

माप श्रेणी

कैट III, IEC 61010-1 के अनुसार

ओवरवॉल्टेज श्रेणी

कैट III, IEC 61010-1 के अनुसार

इन्सुलेशन

एसी वोल्टेज परीक्षण: 1 मिनट के लिए 4kv

आवेग वोल्टेज परीक्षण: 6kv - 1.2/50 alsoss तरंग

सुरक्षात्मक वर्ग

II, IEC610101 के अनुसार

संचार

मानक और प्रोटोकॉल इंटरफेस

2-वायर RS485, मोडबस आरटीयू

बुड दर

1200 से 38400 बीपीएस, डिफ़ॉल्ट 9600 बीपीएस है

समता द्वियक

कोई भी, यहां तक ​​कि, विषम, डिफ़ॉल्ट कोई नहीं है

रुकना

1 या 2, डिफ़ॉल्ट 1 है

प्रतिक्रिया समय

<100ms

संचरण विधा

आधा दुमंजिला घर

संचरण दूरी

1000 मीटर तक

अधिकतम। बस लोडिंग

64 पीसी
