3P 4W उच्च परिशुद्धता मापन दीन रेल ऊर्जा स्मार्ट मीटर

Xinkong इलेक्ट्रिकल एक पेशेवर 3P 4W उच्च परिशुद्धता माप DIN रेल ऊर्जा स्मार्ट मीटर निर्माता और चीन में आपूर्तिकर्ता है। हम कई वर्षों से पैमाइश में विशेषज्ञता प्राप्त कर रहे हैं। हमारे उत्पादों का एक अच्छा मूल्य लाभ है और दक्षिण-पूर्व और मध्य एशिया के अधिकांश बाजारों को कवर करता है। हम चीन में आपका दीर्घकालिक भागीदार बनने के लिए तत्पर हैं।

जांच भेजें

उत्पाद वर्णन

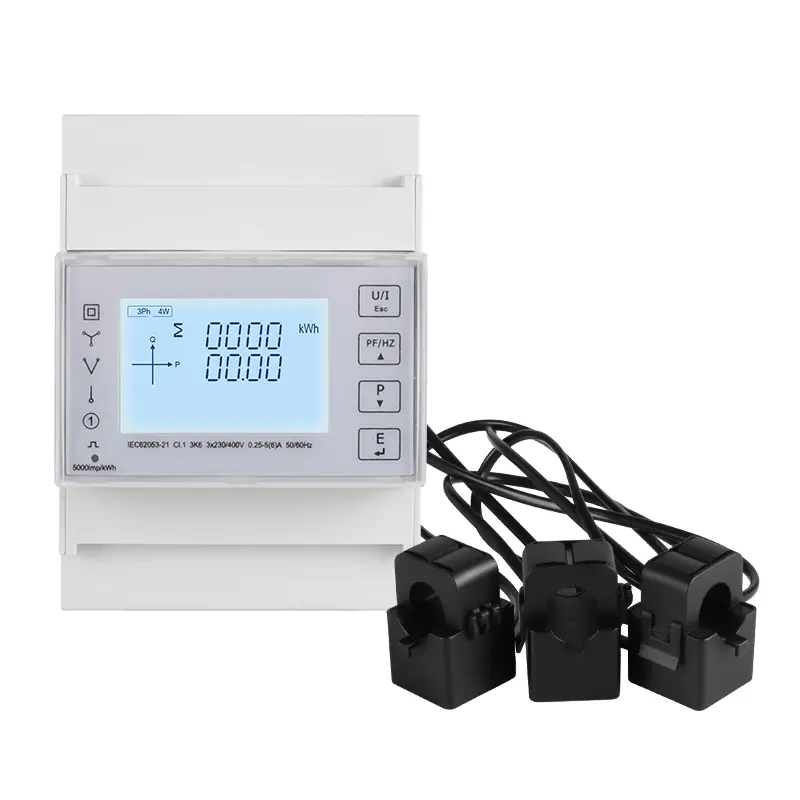

3P 4W उच्च परिशुद्धता माप DIN रेल ऊर्जा स्मार्ट मीटर है DIN रेल स्थापना म्यूटिल-फ़ंक्शन ऊर्जा मीटर है। यह उत्पाद वोल्टेज, वर्तमान, चार चतुर्थांश शक्ति जैसे विभिन्न प्रकार के बिजली मापदंडों की माप और विश्लेषण का समर्थन कर सकते हैं पैरामीटर, पावर फैक्टर आदि; इस दौरान वे भी प्रदान कर सकते हैं कई इलेक्ट्रिक ऊर्जा मापदंडों की माप, जैसे कि दो तरह की सक्रिय ऊर्जा, प्रतिक्रियाशील ऊर्जा, मासिक और दैनिक बिजली की खपत के सांख्यिकी। जीवन की विशेषताएं। RS485 संचार इंटरफ़ेस, बॉड दर अधिकतम के साथ उत्पादों की यह श्रृंखला 38400BPS का समर्थन करें, मोडबस आरटीयू संचार प्रोटोकॉल का समर्थन करें। यह आसानी से रिमोट डेटा पढ़े जाने के कार्य को महसूस कर सकता है, और बड़े-स्क्रीन एलसीडी और टच-सेंसिटिव कुंजी के डिजाइन को अपना सकता है, जो आसानी से स्थानीय दृश्य और विविधता मापदंडों के संचालन को सेट कर सकता है। उत्पाद में पासवर्ड सुरक्षा का कार्य है, जो उत्पाद की डेटा सुरक्षा सुनिश्चित करता है।

3P 4W उच्च परिशुद्धता मापन DIN रेल ऊर्जा स्मार्ट मीटर को फोटोवोल्टिक इन्वर्टर की इलेक्ट्रिक एनर्जी मॉनिटरिंग, नई ऊर्जा बिजली की खपत का सांख्यिकीय विश्लेषण, बिजली प्रणाली उपयोगिताओं और बुद्धिमान इमारतों की बिजली निगरानी की जरूरतों के लिए डिज़ाइन किया गया है। इसका पूर्ण संचार कार्य विभिन्न नियंत्रण प्रणालियों, SCADA सिस्टम और के लिए बहुत उपयुक्त है ऊर्जा प्रबंधन प्रणाली।

विशेषताएँ

अधिकतम वर्तमान 100adirect पहुंच

DIN रेल माउंटिंग, मानक 4 मापांक चौड़ाई।

मल्टी-फंक्शन पैरामीटर माप, वोल्टेज, वर्तमान, सक्रिय शक्ति, प्रतिक्रियाशील शक्ति, स्पष्ट शक्ति, शक्ति प्रदान करना कारक, चरण कोण, आदि।

दो-तरफ़ा शक्ति, मांग और अन्य सांख्यिकीय डेटा जैसे सांख्यिकीय डेटा और स्थानीय भंडारण कार्यों की एक किस्म प्रदान करें। पिछले 12 महीनों के लिए मासिक बिजली की खपत के आंकड़े प्रदान करें और पिछले 31 दिनों के लिए दैनिक बिजली की खपत के आंकड़े

RS485 संचार फ़ंक्शन का समर्थन करें, 38400bps तक बॉड दर, मोडबस RTU प्रोटोकॉल का समर्थन करें।

एक OptoCoupler पल्स आउटपुट इंटरफ़ेस का समर्थन करता है, और आउटपुट पैरामीटर सेट किए जा सकते हैं।

एलसीडी रिफ्रेश टाइम 1 सेकंड है, समर्थन मैनुअल या स्वचालित स्क्रॉल प्रदर्शन (कॉन्फ़िगर करने योग्य)

पैरामीटर

1। इकाई माप और प्रदर्शित कर सकती है
तात्कालिक आरएमएस मान
मौजूदा	प्रति चरण, तटस्थ
वोल्टेज	एल-एल, एल-एन
आवृत्ति	45 से 65 हर्ट्ज
सक्रिय शक्ति	कुल और प्रति चरण
ऊर्जा घटक	कुल और प्रति चरण
ऊर्जा मान (शामिल: आयात, निर्यात, आयात + निर्यात)

सक्रिय ऊर्जा	0 से 99999999.999 kWh
मल्टी -टैरिफ सक्रिय ऊर्जा (T1 - T4)	0 से 99999999.999 kWh
2। यूनिट पढ़ी जा सकती है और संचार पढ़ सकती है
ऊर्जा मान
स्पष्ट ऊर्जा (कुल)	0 से 99999999999 खमीर
बहु-टारिफ़ प्रतिक्रियाशील ऊर्जा (T1 - T4)	0 से 99999999.999 kvarh, शामिल हैं: आयात, निर्यात, आयात+निर्यात
पिछले 12 महीनों के लिए मासिक बिजली की खपत	कुल सक्रिय ऊर्जा रेंज: 0 से 9999999.999 kWh
पिछले 31 दिनों के लिए दैनिक ऊर्जा की खपत	कुल सक्रिय ऊर्जा रेंज: 0 से 9999999.999 kWh
3। इकाई व्यवस्थित हो सकती है
संचार वर्ग	मोडबस का पता, बॉड रेट, समता बिट, स्टॉप बिट
तंत्र विन्यास वर्ग	उपयोगकर्ता पासवर्ड (एचएमआई), पावर सिस्टम प्रकार
नाड़ी आउटपुट वर्ग	पल्स आउटपुट प्रकार, पल्स आउटपुट चौड़ाई, पल्स आउटपुट दर
समय वर्ग	स्वचालित स्क्रॉल प्रदर्शन समय, बैकलिट समय, सिस्टम टाइम (आरटीसी), टैरिफ समय

विनिर्देश

विद्युतीय विशेषताएँ
माप का प्रकार		एसी सिस्टम पर हार्मोनिक्स सहित आरएमएस, 1P2W, 3P3W, 3P4W का समर्थन करें
माप सटीकता	वोल्टेज, वर्तमान	कक्षा 0.5, IEC 61557-12 के अनुसार
	सक्रिय शक्ति	कक्षा 1 / 0.5, IEC 61557-12 के अनुसार
	प्रतिक्रियाशील शक्ति	कक्षा 2, IEC 61557-12 के अनुसार
	स्पष्ट शक्ति	कक्षा 1, IEC के अनुसार 61557-12
	सक्रिय ऊर्जा	कक्षा 1 / 0.5s, IEC 62053-22, IEC 61557-12 के अनुसार
	प्रतिक्रियाशील ऊर्जा	कक्षा 2, IEC 62053-23 के अनुसार, IEC 61557-12
	ऊर्जा घटक	कक्षा 1, IEC के अनुसार 61557-12
	आवृत्ति	कक्षा 0.2, IEC 61557-12 के अनुसार
	हार्मोनिक विरूपण	कक्षा 2, IEC 61557-12 के अनुसार
आंकड़ा अद्यतन दर		1 सेकंड। वैकल्पिक 100 एमएस
इनपुट वोल्टेज	फ्लोटेज तिल्ली (एक)	230 वीएसी (एल-एन) / 400 वीएसी (एल-एल)
	प्रत्यक्ष संबंध	मापा रेंज: 85 से 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	आवृति सीमा	45 से 65 हर्ट्ज
	अधिभार क्षमता	1 सेकंड के लिए 2*संयुक्त राष्ट्र
आगत बहाव	मापा सीमा	0.005 से 100 ए, बेसिक करंट (आईबी) 10 ए है
आगत बहाव	अधिभार क्षमता	0.01 सेकंड के लिए 30*IMAX
नाड़ी आउटपुट	इंटरफ़ेस प्रकार	ओपन कलेक्टर ऑप्टोकॉपर
	नाड़ी -प्रतिष्ठित	400/10/10/1 इम्प / kwh (kvarh) (कॉन्फ़िगर करने योग्य)
	पल्स चौड़ाई	60/100/200 मिलीसेकंड (कॉन्फ़िगर करने योग्य), डिफ़ॉल्ट 100millisecond है
	नाड़ी आउटपुट प्रकार	आयात/निर्यात/कुल सक्रिय ऊर्जा, आयात/निर्यात/कुल प्रतिक्रियाशील ऊर्जा (कॉन्फ़िगर करने योग्य)
	कक्षा	क्लास ए, आईईसी के अनुसार 62053-31
	इनपुट वोल्टेज	5 ~ 27 वीडीसी
पैनल पर पल्स इंडिकेटर लाइट		पल्स कॉन्स्टेंट 400imp/kWh है
वास्तविक समय घड़ी सटीकता		0.5 एस/डी

यांत्रिक विशेषताएँ
सुरक्षा की आईपी डिग्री (IEC 60529)	IP51 फ्रंट डिस्प्ले, IP30 मीटर बॉडी के लिए डिज़ाइन किया गया

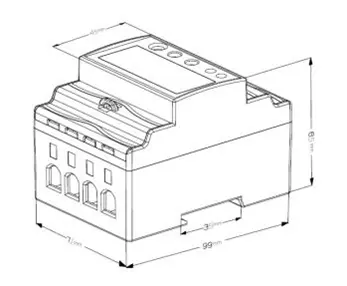

आयाम (डब्ल्यू एक्स एच एक्स डी)	99 x 71 x 65 मिमी
बढ़ती स्थिति	दीन रेल माउंटिंग
मीटर के मामले की सामग्री	उल 94 वी -0
पर्यावरण विशेषताएँ
परिचालन तापमान	-25 से+55 ℃
भंडारण तापमान	-40 से+80 ℃
नमी	<90%, नॉन-कंडेन्सिंग
प्रदूषण का स्तर	2
ऊंचाई	2000 मीटर तक
कंपन	10 हर्ट्ज से 150Hz, IEC 60068-2-6
विद्युतचुंबकीय विशेषताएँ
स्थिरविद्युत निर्वाह	स्तर 4, IEC 61000-4-2 (1) के अनुसार
विकिरणित क्षेत्रों में प्रतिरक्षा	स्तर 3, IEC 61000-4-3 (1) के अनुसार
विद्युत तेज संक्रमणों के लिए प्रतिरक्षा	स्तर 4, IEC 61000-4-4 (1) के अनुसार
वृद्धि के लिए प्रतिरक्षा	स्तर 4, IEC 61000-4-5 (1) के अनुसार
अशांति आयोजित करने के लिए प्रतिरक्षा	स्तर 3, IEC 61000-4-6 (1) के अनुसार
चुंबकीय क्षेत्र के लिए प्रतिरक्षा	IEC 61000-4-8 (1)
वोल्टेज डिप्स के लिए प्रतिरक्षा	IEC 61000-4-11 (1)
विकिरणित उत्सर्जन	कक्षा बी, EN55011 के अनुसार
उत्सर्जन का आयोजन किया	कक्षा बी, EN55011 के अनुसार
हार्मोनिक्स	IEC 61000-3-2 (1)
(1): प्रयोगात्मक परीक्षण IEC61326-1 में औद्योगिक ग्रेड उत्पादों की ग्रेड आवश्यकताओं के अनुसार किया जाता है
सुरक्षा
माप श्रेणी	कैट III, IEC 61010-1 के अनुसार
ओवरवॉल्टेज श्रेणी	कैट III, IEC 61010-1 के अनुसार
इन्सुलेशन	एसी वोल्टेज परीक्षण: 1 मिनट के लिए 4kv
इन्सुलेशन	आवेग वोल्टेज परीक्षण: 6kv - 1.2/50 alsoss तरंग
सुरक्षात्मक वर्ग	II, IEC610101 के अनुसार
संचार
मानक और प्रोटोकॉल इंटरफेस	2-वायर RS485, मोडबस आरटीयू
बुड दर	1200 से 38400 बीपीएस, डिफ़ॉल्ट 9600 बीपीएस है
समता द्वियक	कोई भी, यहां तक कि, विषम, डिफ़ॉल्ट कोई नहीं है
रुकना	1 या 2, डिफ़ॉल्ट 1 है
प्रतिक्रिया समय	<100ms
संचरण विधा	आधा दुमंजिला घर
संचरण दूरी	1000 मीटर तक
अधिकतम। बस लोडिंग	64 पीसी
