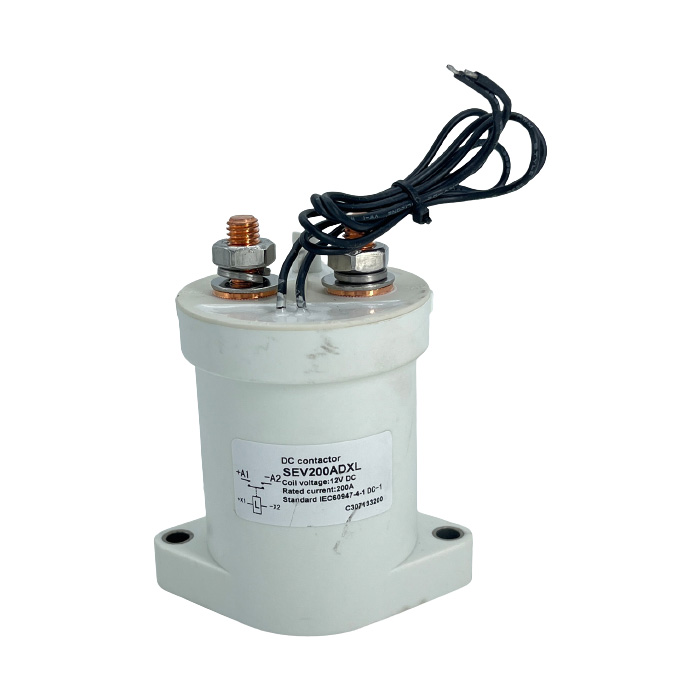

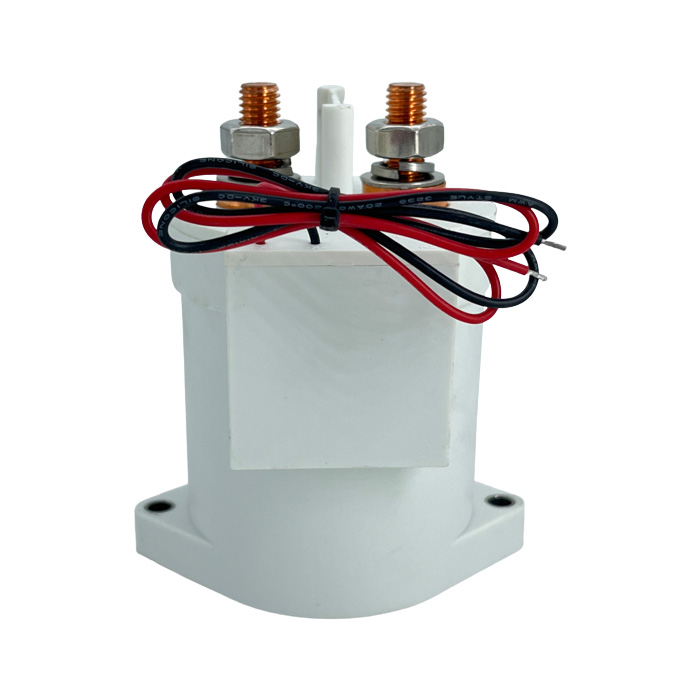

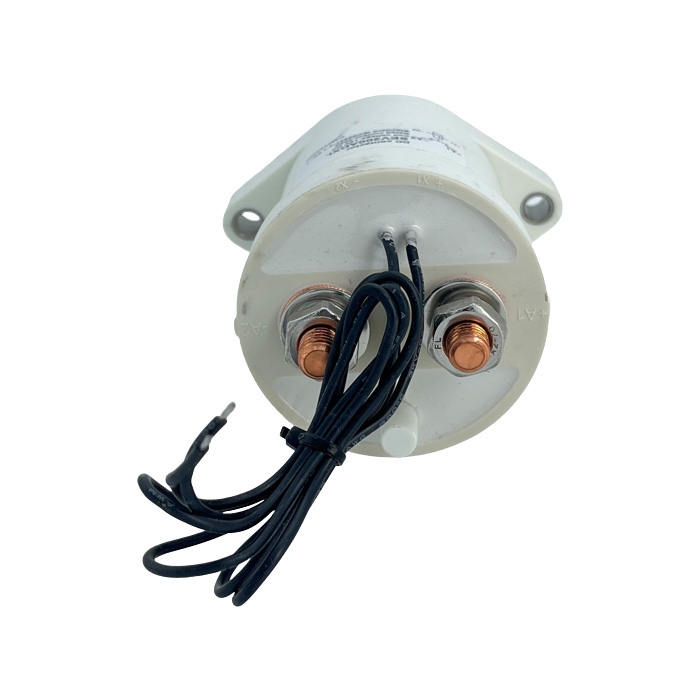

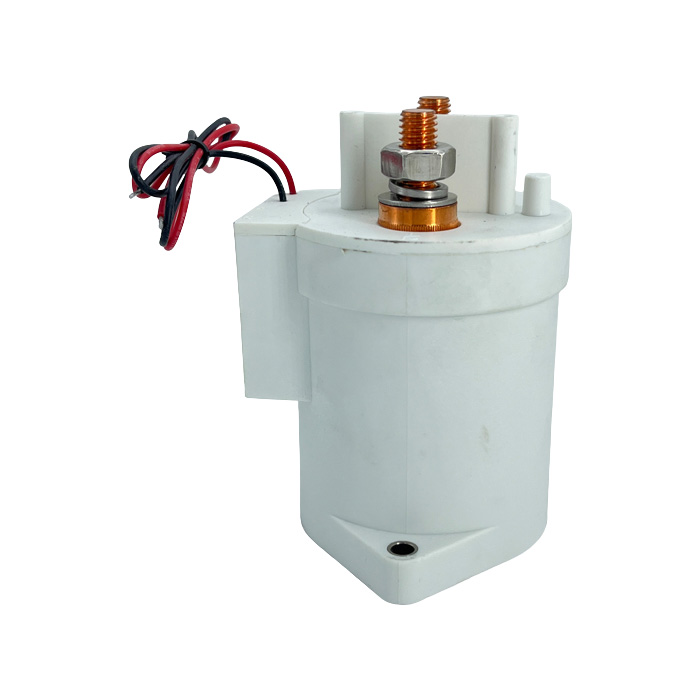

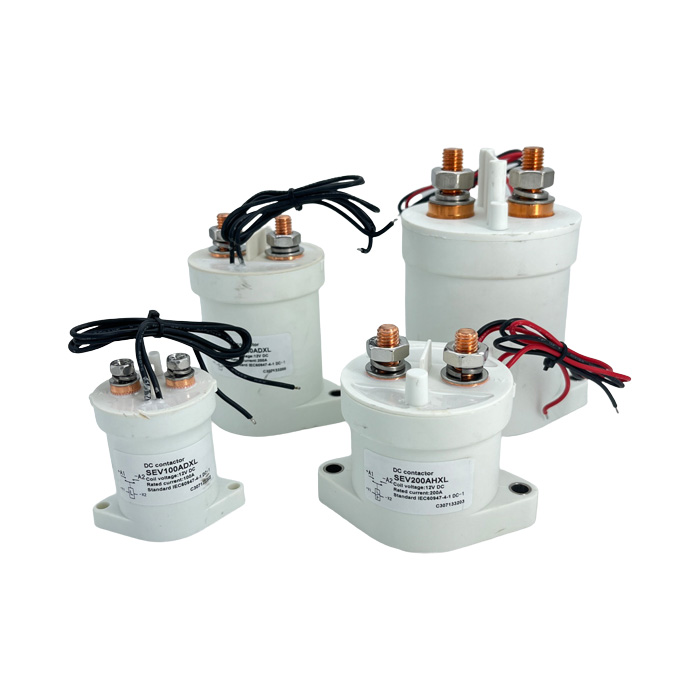

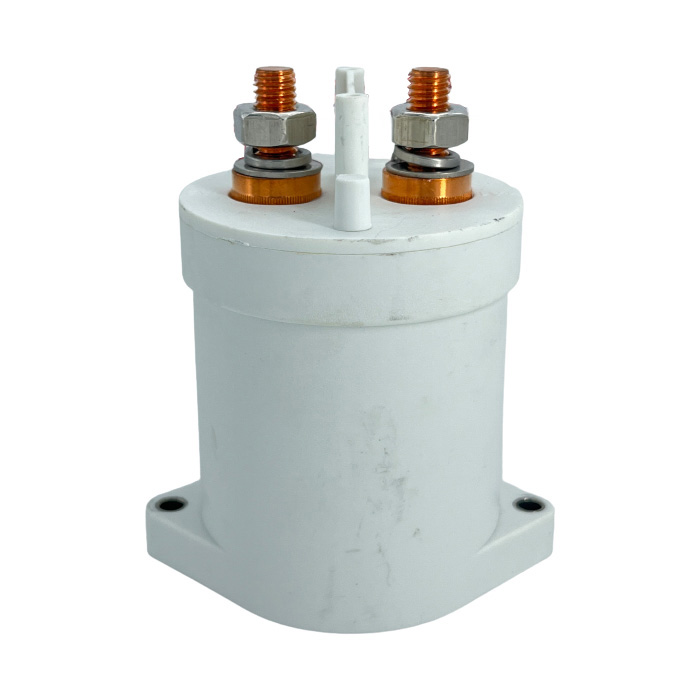

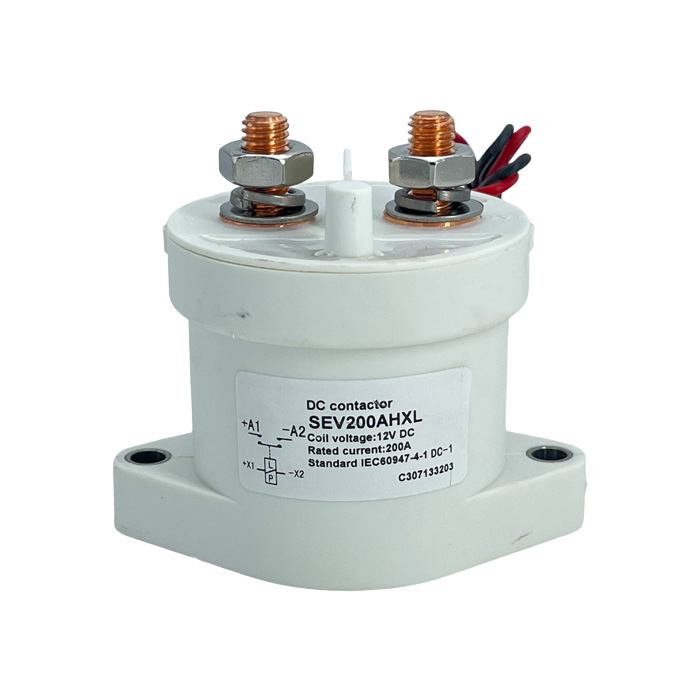

हाई वोल्टेज डीसी कॉन्टैक्टर उत्पाद विवरण: हमारे उच्च गुणवत्ता वाले डीसी कॉन्टैक्टर के साथ लंबे समय तक चलने वाले और विश्वसनीय प्रदर्शन का अनुभव करें। सटीकता के साथ इंजीनियर किया गया और पूर्णता के लिए तैयार किया गया, यह कॉम्पैक्ट डिवाइस आपकी सभी विद्युत आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। डीसी कॉन्टैक्टर को लंबे जीवनकाल और असाधारण प्रदर्शन सुनिश्चित करने के लिए सावधानीपूर्वक डिज़ाइन किया गया है। इसका कॉम्पैक्ट आकार विभिन्न अनुप्रयोगों में आसान स्थापना और एकीकरण की अनुमति देता है। कठोर उपयोग को सहन करने के लिए निर्मित, यह डीसी कॉन्टैक्टर किसी भी परियोजना के लिए आदर्श विकल्प है जिसके लिए एक विश्वसनीय और कुशल विद्युत कॉन्टैक्टर की आवश्यकता होती है। अपनी बेहतर गुणवत्ता और सटीक इंजीनियरिंग के साथ, यह इष्टतम प्रदर्शन और कार्यक्षमता की गारंटी देता है।
इस उत्पाद में इलेक्ट्रिक वाहनों, दूरसंचार उपकरण, इंजीनियरिंग मशीनरी, कार बैटरी, इलेक्ट्रिक फोर्कलिफ्ट ट्रक, ट्रेन, जहाज, इलेक्ट्रॉनिक नियंत्रण प्रणाली जैसे निर्बाध बिजली आपूर्ति के लिए सामान्य रूप से एक खुला संपर्क होता है।
संपर्क करें प्रपत्र |
1 NO(SPST-NO) या 1NC(SPST-NC) |
कुंडल रेटेड वोल्टेज (डीसी वी) |
DC6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V, 150V, DC220V, AC220V आदि। |
संपर्क वोल्टेज (डीसी वी) |
5-1000V |
संपर्क सर्किट रेटेड लोड करंट (DC-1) |
800ए |
Typical voltage drop across contacts per 100A |
≯80mV |
(20±5)℃ (वी) पर कूलिंग पुल-इन वोल्टेज |
≯70% |
(20±5)℃(V) पर कूलिंग ड्रॉप-आउट वोल्टेज |
≯35%,≮5% |
40 डिग्री सेल्सियस कॉइल की कार्यशील वोल्टेज रेंज |
0.8-1.2Us |
ड्रॉप-आउट समय (संपर्क खोलने की आवश्यकता नहीं) |
80ms |
पुल-इन समय (कोई संपर्क बंद नहीं करना है) |
20ms |
अधिकतम संपर्क बाउंस समय कनेक्ट करें |
10ms |
अधिकतम संपर्क बाउंस समय को डिस्कनेक्ट करें |
7ms |
इन्सुलेशन प्रतिरोध |
100MΩ |
विरोध करने की विद्युत शक्ति |
50Hz/60Hz 2200VAC 1मिनट |
विशिष्ट दोष धाराएँ जो टूट सकती हैं |
48V DC पर 1500A/5ms |
कुंडल शक्ति (डब्ल्यू) |
प्रारंभ:30-60, रखें:4-10 |
कुंडल का तापमान वृद्धि (K) |
≤15 |
आउटगोइंग टर्मिनल पर तापमान वृद्धि (के) |
≤65 |
विद्युत जीवन |
20000 बार |
यांत्रिक जीवन |
300 हजार बार |
कार्य विशिष्टता |
निरंतर |
संपर्क सामग्री |
मिश्र धातु |
आक्रमण समय (अधिकतम) |
130ms |
अधिकतम स्विचिंग करंट |
3000A 320VDC (1 से अधिक बार) |
अधिकतम स्विचिंग शक्ति |
1000 |
टर्मिनल प्रकार लोड करें |
एम10 गुलाब |
कुंडल टर्मिनल प्रकार |
0.3 वर्ग सिलिकॉन तार, 390 मिमी लंबा |
सहायक संपर्क रेटेड लोड (चुनें) |
3ए/30वीडीसी |
परीक्षण संगठन प्रमाणीकरण |
सीई, एफसीसी, आरओएचएस |
