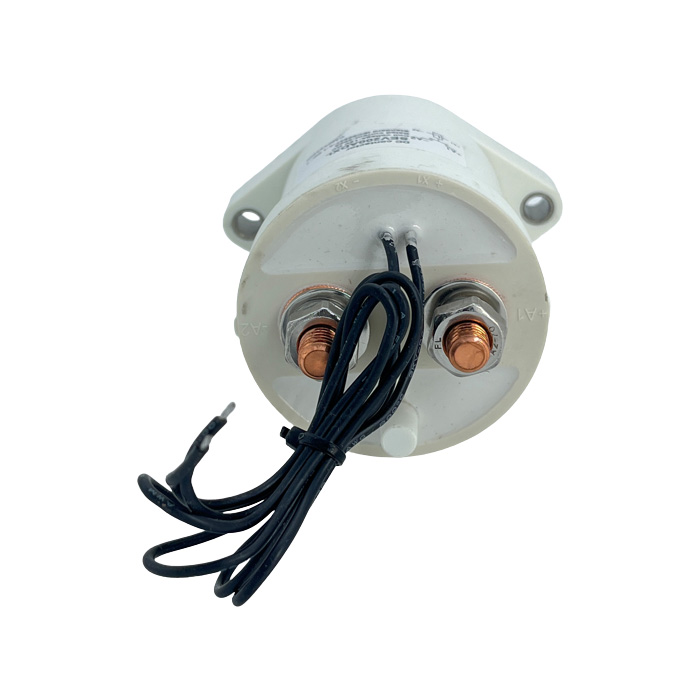

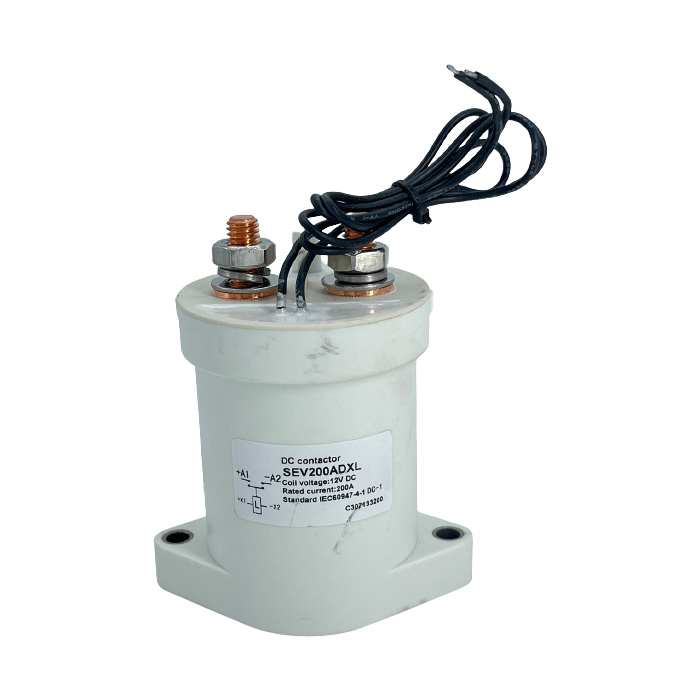

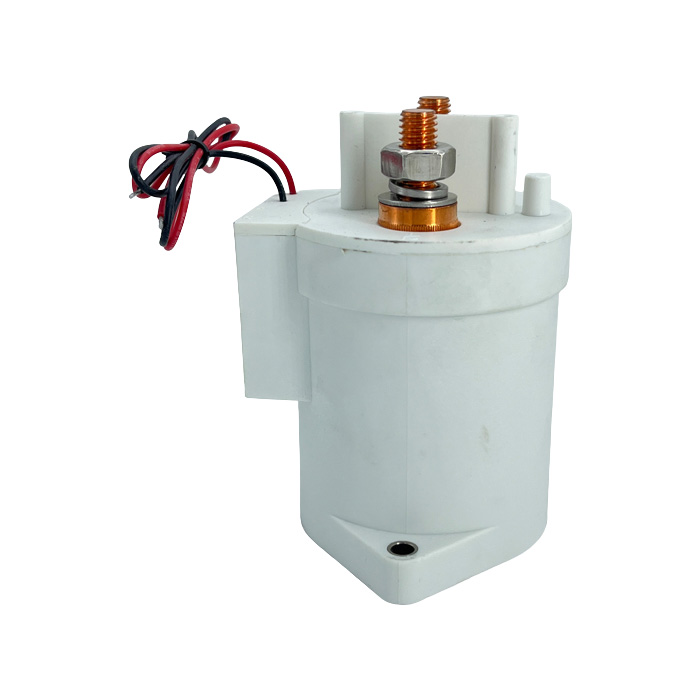

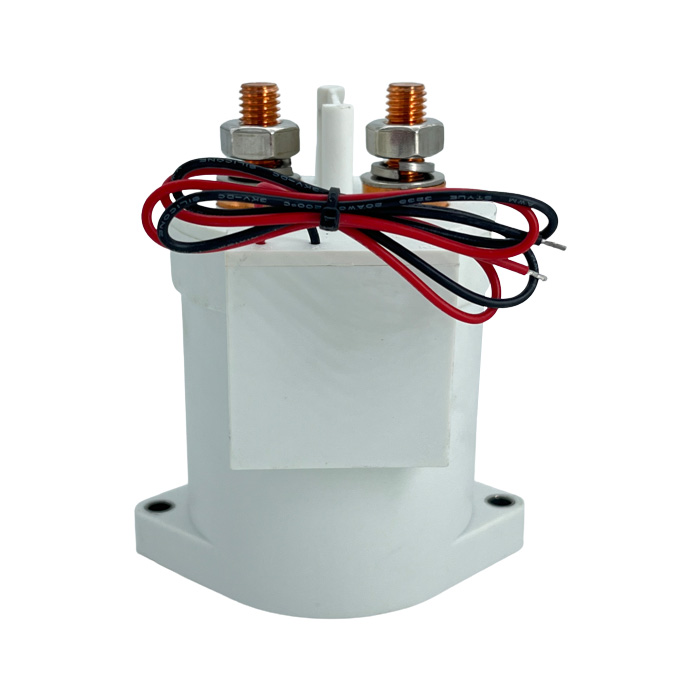

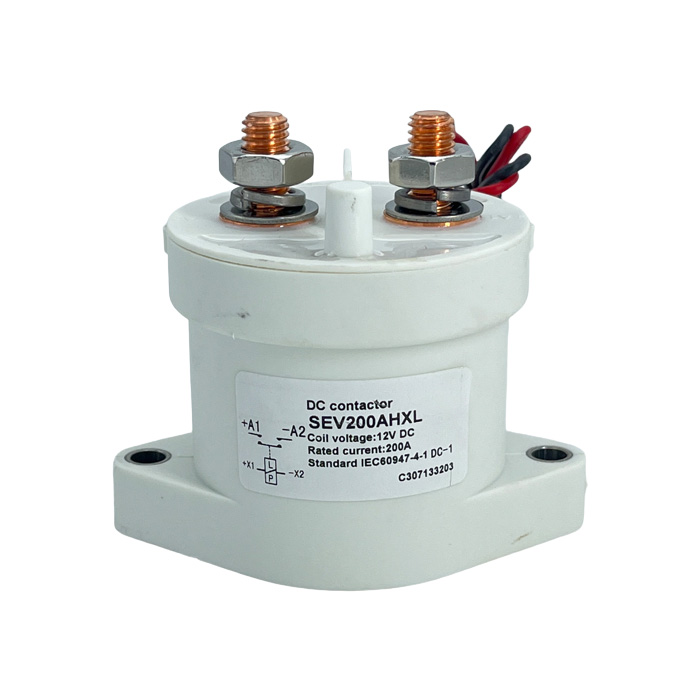

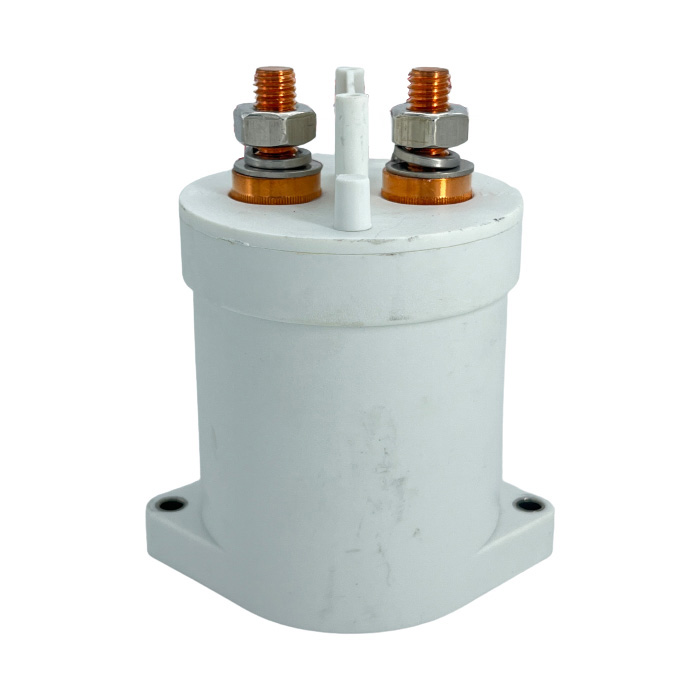

इलेक्ट्रिक वाहनों के लिए उच्च वोल्टेज डीसी संपर्ककर्ता रिले

संपर्क करें प्रपत्र

1 नहीं (SPST-NO) या 1NC (SPST-NC)

कॉइल रेटेड वोल्टेज (डीसी वी)

12-24V, 36-48V, 60-72V, 9-36V आदि।

वोल्टेज से संपर्क करें (डीसी वी)

5-1000V

संपर्क सर्किट रेटेड लोड वर्तमान (डीसी -1)

200A

प्रति 100 ए के संपर्कों में विशिष्ट वोल्टेज ड्रॉप

≯80MV

कूलिंग पुल-इन वोल्टेज (20) 5) v (v)

≯70%

कूलिंग ड्रॉप-आउट वोल्टेज (20) 5) v (v) पर

≯35%, ≮5%

40 डिग्री सेल्सियस कॉइल का काम करने वाला वोल्टेज रेंज

0.8-1.2US

ड्रॉप-आउट समय (एन/ओ संपर्क खोलने के लिए)

80ms

पुल-इन समय (एन/ओ संपर्क बंद करने के लिए)

20ms

अधिकतम संपर्क उछाल समय कनेक्ट करें

10ms

अधिकतम संपर्क उछाल समय को डिस्कनेक्ट करें

7ms

इन्सुलेशन प्रतिरोध

100 मिमी

विरोध करने के लिए बिजली की ताकत

50Hz/60Hz 2200VAC 1MINUTE

विशिष्ट गलती धाराएं जो टूट सकती हैं

48V डीसी पर 1000A/5ms

कॉइल पावर (डब्ल्यू)

प्रारंभ: 30-50, रखें: 1.5-4

कॉइल का तापमान वृद्धि

≤15

आउटगोइंग टर्मिनल पर तापमान वृद्धि (k)

≤65

विद्युत जीवन

20000 बार

यांत्रिक जीवन

300 हजार बार

कार्य विनिर्देश

निरंतर

संपर्क सामग्री

मिश्र धातु

Inrush समय (अधिकतम)

130ms

अधिकतम स्विचिंग वर्तमान

2000A 320VDC （1 बार से अधिक））

अधिकतम स्विचिंग शक्ति

640kW

लोड टर्मिनल प्रकार

M8 गुलाब

कॉइल टर्मिनल प्रकार

0.3 वर्ग सिलिकॉन तार, 390 मिमी लंबा

सहायक संपर्क रेटेड लोड (चुनें)

3 ए/30VDC

परीक्षण संगठन प्रमाणीकरण

CCC, CE, FCC, ROHS
