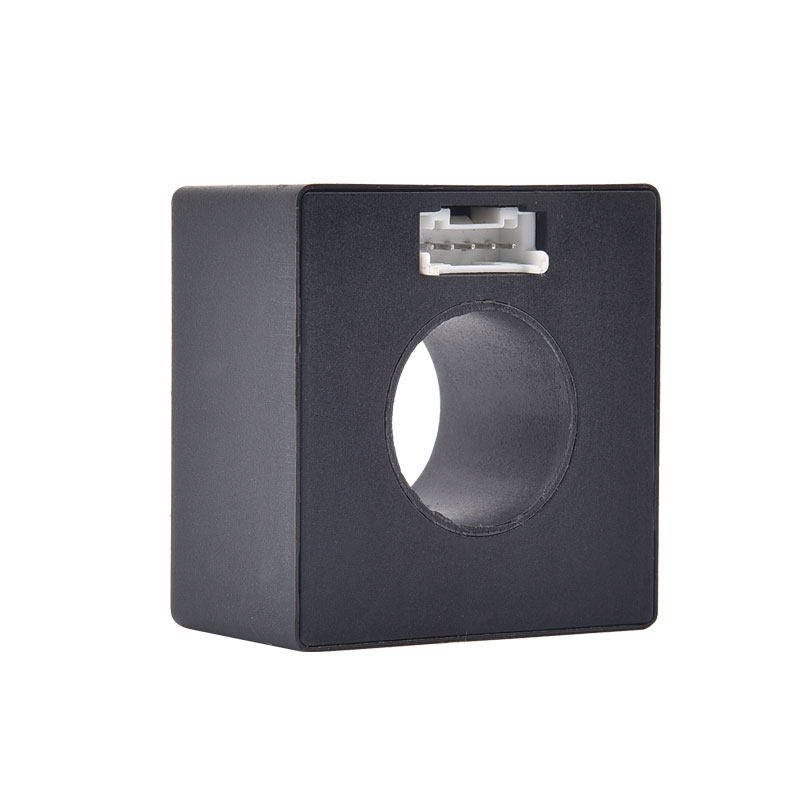

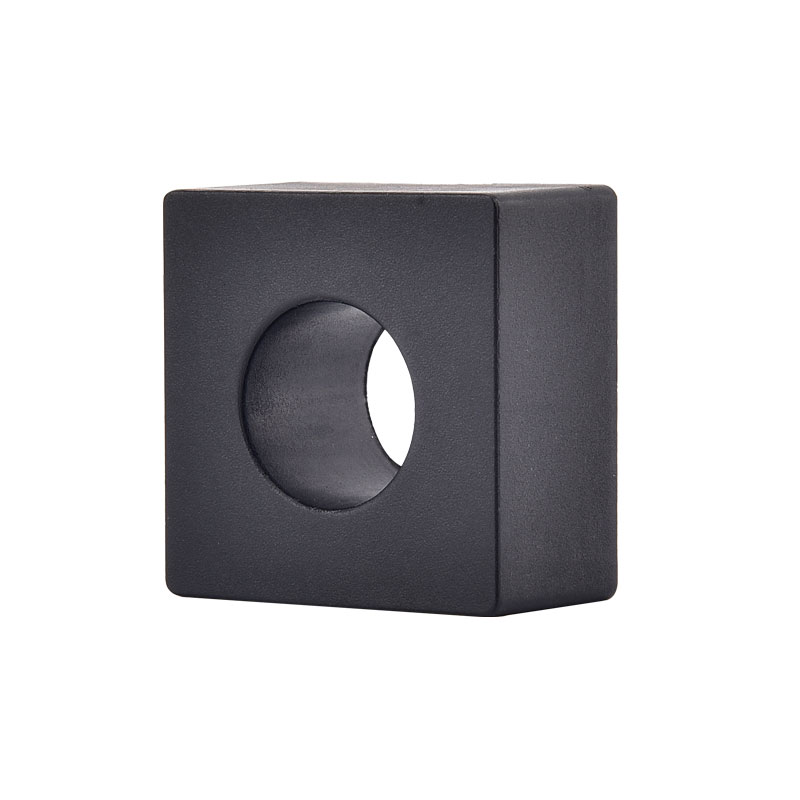

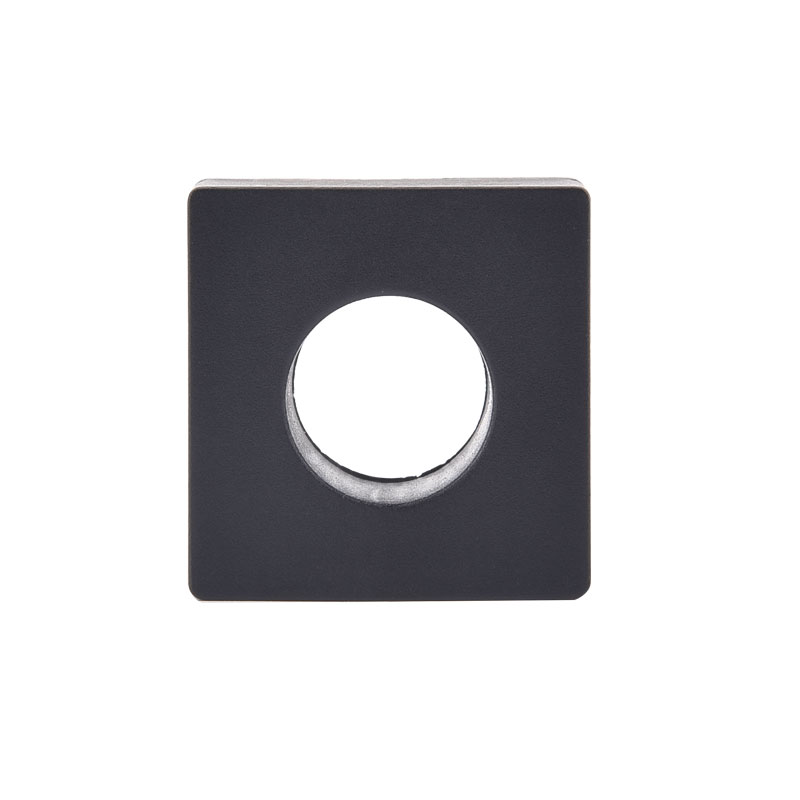

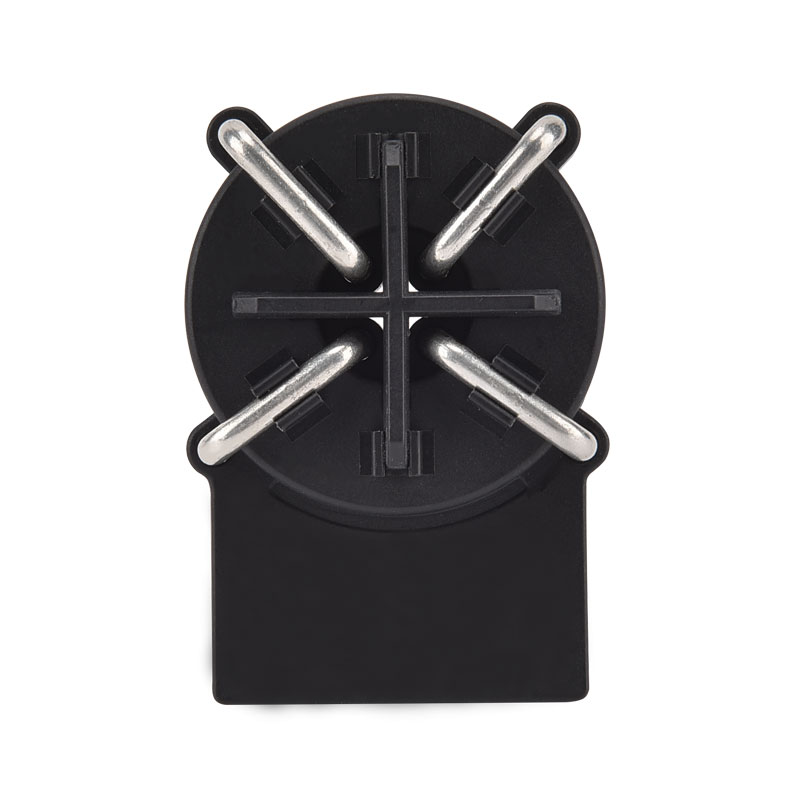

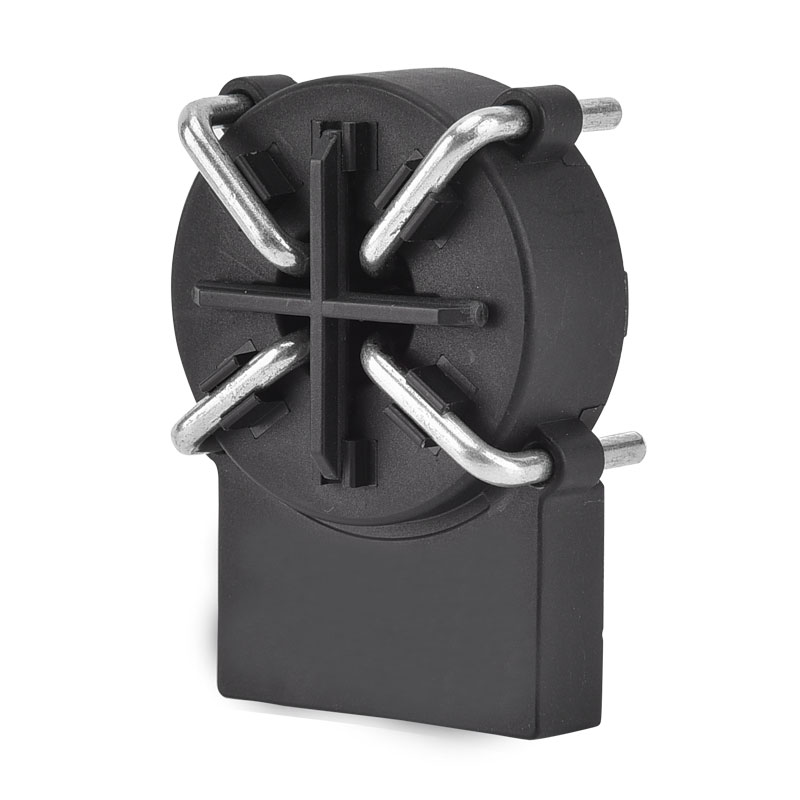

उच्च सटीक बी-प्रकार का रिसाव सेंसर

Xinkong कई वर्षों के अनुभव के साथ एक पेशेवर उच्च सटीक बी-प्रकार का रिसाव सेंसर निर्माता और आपूर्तिकर्ता है। उच्च सटीक बी-प्रकार का रिसाव सेंसर कई अनुप्रयोगों को पूरा कर सकता है, यदि आप हमारी गुणवत्ता सेवाओं में रुचि रखते हैं, तो आप हमसे परामर्श कर सकते हैं, और हम आपको तुरंत वापस मिल जाएंगे। इन उपकरणों का महत्वपूर्ण सुरक्षा कार्य पृथ्वी के खिलाफ बिजली मॉड्यूल से पूरे सिस्टम के रिसाव वर्तमान की निगरानी है। एक दोषपूर्ण प्रणाली लोगों के लिए खतरनाक हो सकती है या आग का कारण बन सकती है। अब तक आने से पहले, पावर मॉड्यूल को ग्रिड से डिस्कनेक्ट किया जाना चाहिए। रिसाव वर्तमान में डीसी और एसी घटक होते हैं। इसलिए एक एसी/डीसी-संवेदनशील निगरानी इकाई आवश्यक है।

जांच भेजें

उत्पाद वर्णन

Xinkong एक उच्च सटीक B- प्रकार का रिसाव सेंसर निर्माता और आपूर्तिकर्ता है, जो गुणवत्ता सेवा के लिए प्रसिद्ध है। Wenzhou Xinkong Import & Export Co., Ltd. वैज्ञानिक अनुसंधान, उत्पादन और बिक्री को एकीकृत करने वाला एक अभिनव उद्यम है। कंपनी के बिक्री नेटवर्क में कई देशों और क्षेत्रों जैसे कि यूरोप और दक्षिण पूर्व एशिया शामिल हैं, और इसकी उत्पाद की गुणवत्ता और सेवा ग्राहकों द्वारा अच्छी तरह से प्राप्त की जाती है। आप हम से उच्च सटीक बी-प्रकार के रिसाव सेंसर खरीदने का आश्वासन दे सकते हैं।

विशेषताएँ

■ एकल आपूर्ति +5 वी

■ उच्च और निम्न स्तर का उत्पादन

■ स्व-परीक्षण कार्य

■ पीसीबी बोर्ड पर घुड़सवार

अनुप्रयोग

■ ग्राउंड फॉल्ट डिटेक्शन

■ इलेक्ट्रिक वाहन चार्ज स्टेशन

■ कनवर्टर रिसाव करंट डिटेक्शन

मानक

■ IEC 62752 अवशिष्ट वर्तमान आवश्यकताओं के लिए लागू

■ RDC-MD के लिए IEC 62955 अवशिष्ट वर्तमान आवश्यकताओं के लिए लागू

■ घटकों ने पूर्ण-फिल ROHs/पहुंच डिज़ाइन किया

अवलोकन

इन उपकरणों का एक महत्वपूर्ण सुरक्षा कार्य पृथ्वी के खिलाफ बिजली मॉड्यूल से पूरे सिस्टम के रिसाव वर्तमान की निगरानी है। एक दोषपूर्ण प्रणाली लोगों के लिए खतरनाक हो सकती है या आग का कारण बन सकती है। अब तक आने से पहले, पावर मॉड्यूल को ग्रिड से डिस्कनेक्ट किया जाना चाहिए। रिसाव वर्तमान में डीसी और एसी घटक होते हैं। इसलिए एक एसी/डीसी-संवेदनशील निगरानी इकाई आवश्यक है।

XKCA श्रृंखला अवशिष्ट वर्तमान पहचान मॉड्यूल व्यापक रूप से लागू है, विशेष रूप से इलेक्ट्रिक वाहनों, इलेक्ट्रिक मोटरसाइकिल, इलेक्ट्रिक साइकिल, चार्जिंग फीस और बिजली सुरक्षा प्रबंधन के लिए सार्वजनिक चार्जिंग स्टेशनों में। यह सरल उपयोग और आसान स्थापना प्रदान करता है।

विशिष्ट अनुप्रयोग योजनाबद्ध ：

पिन परिभाषा ：

पिन नंबर	प्रतीक	पिन प्रकार	कार्य
1	वीडीडी	शक्ति	मॉड्यूल बिजली की आपूर्ति, मानक वोल्टेज 5VDC वोल्टेज इनपुट 4.85 ~ 5.15VDC, पावर आउटपुट क्षमता> 100mA के भीतर होना आवश्यक है बिजली की आपूर्ति रिपल e 150MV
2	यात्रा	आउटपुट	जब अवशिष्ट धारा दहलीज से अधिक हो जाती है, तो आउटपुट स्तर नीचे से उच्च में बदल जाता है
3	Gnd	शक्ति	मैदान
4	सीएएल	इनपुट	जब यह पिन 0VDC के लिए आयोजित किया गया था, तो मॉड्यूल शून्य-बिंदु-बहाव की गणना करेगा और अंशांकन संचालन को समाप्त करने के लिए MCU में पंजीकरण करने के लिए मान को संग्रहीत करेगा। CAL फ़ंक्शन का उपयोग करते समय, कोई अवशिष्ट वर्तमान प्रवाह सुनिश्चित करने के लिए मुख्य सर्किट को काट दिया जाना चाहिए
5	परीक्षा	इनपुट	चार्ज शुरू करने से पहले, इस पिन के माध्यम से उत्पाद पर एक सिमुलेशन परीक्षण करें कि क्या उत्पाद सामान्य रूप से कार्य करता है

विद्युत/विश्वसनीयता विशेषताएँ ：

	लपेटना	मिन	प्रकार	अधिकतम	इकाई
1	प्राथमिक नाममात्र आरएमएस वर्तमान (1phase / 3phase)		32	80	A
2	वोल्टेज आपूर्ति	4.85	5	5.15	V
3	सापेक्षिक आर्द्रता			95	%
4	परिवेश प्रचालन तापमान	-40		+105	℃
5	परिवेश भंडारण तापमान	-20		+65	℃
6	बिजली की खपत			≤110	मेगावाट
7	वोल्टेज इनपुट/आउटपुट, निम्न स्तर	0		0.6	V
8	वोल्टेज इनपुट/आउटपुट, उच्च स्तर	4.2		5	V
9	सैद्धांतिक डिजाइन जीवन		≧ 20		साल
10	संचालन ऊंचाई			≤4000	m

ट्रिप-करंट (अवशिष्ट वर्तमान संबंधित विशेषताएं) ：

	लहर	फ्रीक	मिन	प्रकार	अधिकतम	इकाई
1	एस-डीसी	-	3	4.5	6	एमए
2	2PDC	-	3.5	5	7	एमए
3	3PDC	-	3.1	4.5	6.2	एमए

ट्रिप-टाइम (अवशिष्ट वर्तमान संबंधित विशेषताएं) ：

	लहर	फ्रीक	मौजूदा	प्रकार	अधिकतम	इकाई
1	एस-डीसी	-	6ma	100	1000	एमएस
2	एस-डीसी	-	60ma	50	300	एमएस
3	एस-डीसी	-	200MA	50	100	एमएस
4	2PDC	-	60ma	50	300	एमएस
5	2PDC	-	200MA	50	100	एमएस
6	3PDC	-	60ma	50	300	एमएस
7	3PDC	-	200MA	50	100	एमएस

Notrip- समय (अवशिष्ट वर्तमान संबंधित विशेषताएं) ：

	लहर	फ्रीक	मौजूदा	कम सीमा	इकाई
1	एसी	50 हर्ट्ज	30ma	∞	एमएस
2	एसी	50 हर्ट्ज	60ma	300	एमएस
3	एसी	50 हर्ट्ज	150ma	80	एमएस
4	एसी	50 हर्ट्ज	5 ए	80	एमएस

उत्पाद आयाम (मिमी) ：

नोट: टर्मिनल तारों को अनुकूलित किया जा सकता है।

समय आरेख ：

■ VDD पावर-अप स्पीड ≤ 5ms/v

■ T1 प्रतीक्षा समय के रूप में, यह T1 of 100ms का सुझाव दिया गया है

■ 50ms the T2−100ms, CAL पिन कम समय 50ms से अधिक, उत्पाद शून्य चरण में प्रवेश करना शुरू कर देता है

■ T3 .500ms और शून्य के पूरा होने की प्रतीक्षा करें

■ T4, 400ms, और परीक्षण स्व-परीक्षण सिग्नल सक्षम करें तब तक इंतजार करना चाहिए जब तक कि इसे लागू करने से पहले T3 पूरा न हो जाए

■ ट्रिप पिन आउटपुट उच्च अवधि tx = 100ms (स्व-परीक्षण फ़ंक्शन सत्यापित करें)

■ Ty = 100ms ट्रिप पिन पिन उच्च स्तर के लुप्त होती समय (आत्म-परीक्षण सत्यापन को निष्क्रिय करता है)

स्व-परीक्षण सर्किट ：

■ 2 ZCT पर विडिंग सिमुलेड डीसी अवशिष्ट वर्तमान उत्पन्न करने के लिए
■ VDD का उपयोग करके विशिष्ट मान उत्पन्न करने के लिए = 6.53 MADC नकली अवशिष्ट वर्तमान
■ यह वर्तमान यह परीक्षण करने के लिए सबसे प्रतिबंधित ट्रिपिंग स्थिति है कि क्या सिस्टम सही काम कर रहा है

डिजिटल सिग्नल फ्लिप थ्रेशोल्ड ：

■ सिग्नल दोलन से बचने के लिए, ट्रिपिंग सिग्नल आउटपुट फ़्लिपिंग को ट्रिपिंग थ्रेशोल्ड और रिकवरी थ्रेशोल्ड के साथ सेट किया गया है

■ जब ट्रिपिंग थ्रेशोल्ड पहुंचा， संबंधित एक्स-आउट फ्लिप ， और जब वर्तमान में रिकवरी थ्रेशोल्ड में कमी आती है , संबंधित एक्स-आउट फ्लिप फिर से, वापस निम्न स्तर की स्थिति में
