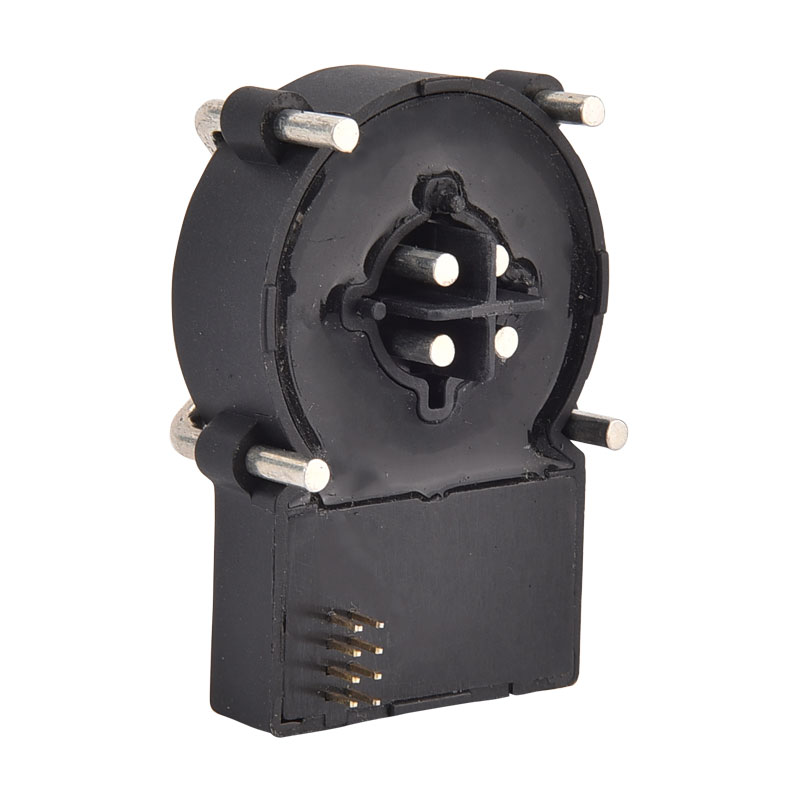

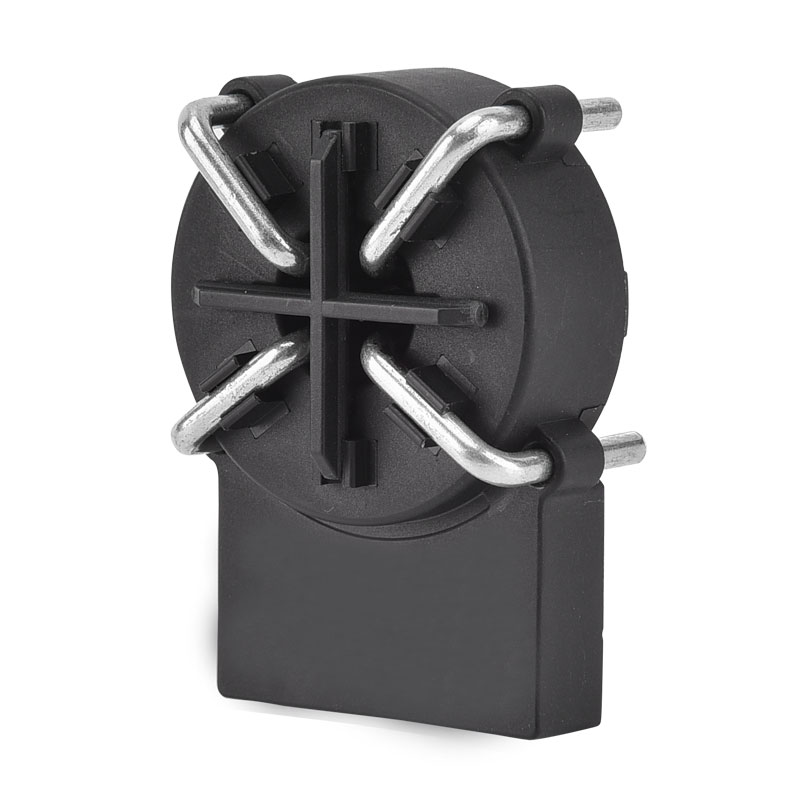

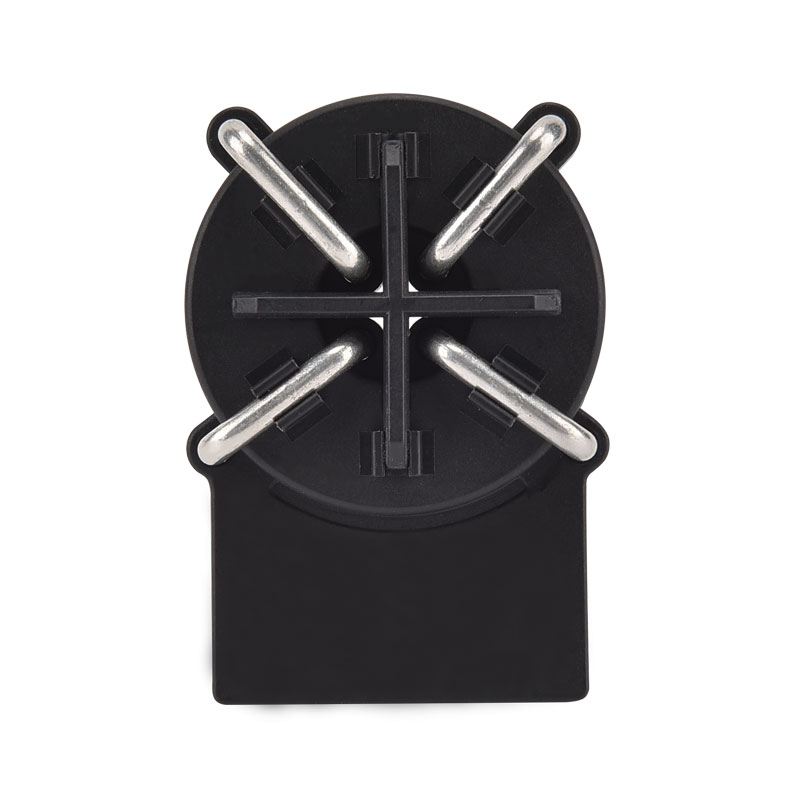

ईवी चार्जर पार्ट्स अवशिष्ट वर्तमान निगरानी इकाई

Xinkong एक पेशेवर ईवी चार्जर पार्ट्स अवशिष्ट वर्तमान निगरानी इकाई निर्माता और कई वर्षों के अनुभव के साथ आपूर्तिकर्ता है। ईवी चार्जर पार्ट्स अवशिष्ट वर्तमान निगरानी इकाई कई अनुप्रयोगों को पूरा कर सकती है, यदि आप हमारी गुणवत्ता वाली सेवाओं में रुचि रखते हैं, तो आप अब हमसे परामर्श कर सकते हैं, और हम आपको तुरंत वापस मिल जाएंगे। इन उपकरणों का महत्वपूर्ण सुरक्षा कार्य पृथ्वी के खिलाफ पावर मॉड्यूल से पूरे सिस्टम के रिसाव वर्तमान की निगरानी है। एक दोषपूर्ण प्रणाली लोगों के लिए खतरनाक हो सकती है या आग का कारण बन सकती है। अब तक आने से पहले, पावर मॉड्यूल को ग्रिड से डिस्कनेक्ट किया जाना चाहिए। रिसाव वर्तमान में डीसी और एसी घटक होते हैं। इसलिए एक एसी/डीसी-संवेदनशील निगरानी इकाई आवश्यक है।

नमूना:XKCA-01-MD

जांच भेजें

उत्पाद वर्णन

Xinkong एक EV चार्जर पार्ट्स अवशिष्ट वर्तमान निगरानी इकाई निर्माता और आपूर्तिकर्ता है, जो गुणवत्ता सेवा के लिए प्रसिद्ध है। Wenzhou Xinkong Import & Export Co., Ltd. वैज्ञानिक अनुसंधान, उत्पादन और बिक्री को एकीकृत करने वाला एक अभिनव उद्यम है। कंपनी के बिक्री नेटवर्क में कई देशों और क्षेत्रों जैसे कि यूरोप और दक्षिण पूर्व एशिया शामिल हैं, और इसकी उत्पाद की गुणवत्ता और सेवा ग्राहकों द्वारा अच्छी तरह से प्राप्त की जाती है। आप अमेरिका से ईवी चार्जर पार्ट्स अवशिष्ट वर्तमान निगरानी इकाई खरीदने का आश्वासन दे सकते हैं।

XKCA श्रृंखला अवशिष्ट वर्तमान पहचान मॉड्यूल व्यापक रूप से लागू है, विशेष रूप से इलेक्ट्रिक वाहनों, इलेक्ट्रिक मोटरसाइकिल, इलेक्ट्रिक साइकिल, चार्जिंग फीस और बिजली सुरक्षा प्रबंधन के लिए सार्वजनिक चार्जिंग स्टेशनों में। यह सरल उपयोग और आसान स्थापना प्रदान करता है।

विशेषताएँ

■ एकल आपूर्ति +5 वी
■ दोहरी डिजिटल ओपन-ड्रेन आउटपुट, 20MAAC/6MADC ट्रिप इंडिकेशन
मॉड्यूल पर ■ 3-चरण प्राथमिक कंडक्टर (टाइप। 32 ए, मैक्स। 40 ए)
डीसी अवशिष्ट वर्तमान मूल्य संकेत (0 ~ 30MA) के लिए पीडब्लूएम आउटपुट ■
सिस्टम फॉल्ट इंडिकेशन के लिए ■ त्रुटि आउटपुट
■ पीसीबी बोर्ड पर घुड़सवार
■ स्व-परीक्षण कार्य

अनुप्रयोग

■ ग्राउंड फॉल्ट डिटेक्शन

■ इलेक्ट्रिक वाहन चार्ज स्टेशन

■ कनवर्टर रिसाव करंट डिटेक्शन

मानक

■ IEC 62752 अवशिष्ट वर्तमान आवश्यकताओं के लिए लागू

■ IEC 62955 के लिए लागू RDC-PD के लिए अवशिष्ट वर्तमान आवश्यकताएं

■ UL2231 अवशिष्ट वर्तमान आवश्यकताओं के लिए लागू

■ घटकों ने पूर्ण-फिल ROHs/पहुंच डिज़ाइन किया

उत्पाद की कमाई

विशिष्ट अनुप्रयोग योजनाबद्ध ：

पिन परिभाषा ：

पिन-नो	पिन नाम	समारोह
1	गलती	■ सिस्टम फॉल्ट कंडीशन को इंगित करने के लिए ओपन-कलेक्टर आउटपुट पिन ■ जब कोई सिस्टम फॉल्ट नहीं, तो यह पिन GND को आयोजित किया जाएगा ■ जब सिस्टम फॉल्ट हुआ, तो यह पिन उच्च-प्रतिबाधा होगा
2	टेस्ट-इन	■ जब यह पिन 0VDC के लिए आयोजित किया गया था, तो मॉड्यूल शून्य-बिंदु-बहाव की गणना करेगा और अंशांकन संचालन को समाप्त करने के लिए MCU में पंजीकरण करने के लिए मान को संग्रहीत करेगा। ■ अंशांकन समाप्त होने के बाद, सिस्टम आंतरिक रूप से सिम्युलेटेड अवशिष्ट वर्तमान उत्पन्न करेगा, यह जांचने के लिए कि क्या मॉड्यूल सही प्रतिक्रिया कर सकता है। इस प्रक्रिया के दौरान, X20-out और X6-out उच्च-प्रतिबाधा में बदल जाएगा यदि मॉड्यूल सही काम कर रहा है। ध्यान: ■ टेस्ट-इन फ़ंक्शन का उपयोग करते समय, कोई अवशिष्ट वर्तमान प्रवाह सुनिश्चित करने के लिए मुख्य सर्किट को काट दिया जाना चाहिए ■ इस पिन फ़ंक्शन का उपयोग करते समय, कृपया समय आरेख आंकड़ा का पालन करें
3	X6-out	■ यदि अवशिष्ट वर्तमान पूर्व-सेट डीसी ट्रिपलिंग मूल्य से अधिक है (इस मॉड्यूल के लिए आमतौर पर 4.5 एमएडीसी), यह आउटपुट एक उच्च-प्रतिबाधा स्थिति में है ■ जब कुल अवशिष्ट वर्तमान R.M.S पूर्व-सेट सभी-वर्तमान ट्रिपलिंग मूल्य से अधिक हो जाता है, तो यह आउटपुट एक उच्च-प्रतिबाधा स्थिति में है ■ जब सिस्टम-फॉल्ट होता है, तो यह आउटपुट एक उच्च-प्रतिबाधा अवस्था में होता है ■ अन्य सामान्य स्थितियों के लिए, यह आउटपुट निम्न स्तर (GND) में है
4	X20	■ यदि अवशिष्ट वर्तमान पूर्व-सेट ऑल-करंट ट्रिपिंग वैल्यू (शुद्ध-एसी के लिए आमतौर पर 17.8 MAAC) से अधिक है, तो यह आउटपुट एक उच्च-प्रतिबाधा स्थिति में है ■ जब सिस्टम-फॉल्ट होता है, तो यह आउटपुट एक उच्च-प्रतिबाधा अवस्था में होता है ■ अन्य सामान्य स्थितियों के लिए, यह आउटपुट निम्न स्तर (GND) में है
5	Gnd	■ जमीन
6	वीडीडी	■ मॉड्यूल बिजली की आपूर्ति, मानक वोल्टेज 5VDC ■ वोल्टेज इनपुट 4.85 ~ 5.15VDC, पावर आउटपुट क्षमता> 100mA के भीतर होना आवश्यक है ■ बिजली की आपूर्ति रिपल ≤ 150MV (यह LDO सर्किट का उपयोग करने का सुझाव दिया गया है, संदर्भ IC LP2985A-50DB के लिए)
7	पीडब्लूएम	■ 8KHz PWM के साथ ड्यूटी-चक्र के साथ डीसी अवशिष्ट वर्तमान घटक का संकेत ■ आउटपुट रिज़ॉल्यूशन = 3.33%/MADC 0 ~ 30MADC से ■ ± 0.5ma के बारे में सटीकता
8	एन.सी.	■ इस्तेमाल नहीं किया

विद्युत/विश्वसनीयता विशेषताएँ ：

	लपेटना	मिन	प्रकार	अधिकतम	इकाई
1	प्राथमिक नाममात्र आरएमएस वर्तमान (1phase / 3phase)		32	40	A
2	वोल्टेज आपूर्ति	4.85	5	5.15	V
3	परिवेश प्रचालन तापमान	-40		+105	℃
4	परिवेश भंडारण तापमान	-20		+65	℃
5	स्थैतिक बिजली की खपत			110	मेगावाट
6	विद्युत निकासी; प्राथमिक-प्राथमिकता	6.5			मिमी
7	विद्युत निकासी; प्राथमिक-माध्यमिक	10			मिमी
8	रेंगना दूरी; प्राथमिक-प्राथमिकता	8			मिमी
9	रेंगना दूरी; प्राथमिक-माध्यमिक	10			मिमी
10	वोल्टेज इनपुट, निम्न स्तर	0		0.6	V
11	वोल्टेज इनपुट, उच्च स्तर	4.2		5	V
12	सैद्धांतिक डिजाइन जीवन	20			साल
13	संचालन ऊंचाई			4000	m

ट्रिप-करंट (अवशिष्ट वर्तमान संबंधित विशेषताएं) ：

	लहर	फ्रीक	मिन	प्रकार	अधिकतम	इकाई
1	एसी	50 हर्ट्ज	15	17.8	20	एमए
2	A0	50 हर्ट्ज	11	17	26	एमए
3	A90	50 हर्ट्ज	10	18.5	27	एमए
4	A135	50 हर्ट्ज	10	22.9	28	एमए
5	2PDC	-	3.5	5.0	7	एमए
6	3PDC	-	3.1	4.5	6.2	एमए
7	एस-डीसी	-	3.0	4.5	6.0	एमए

ट्रिप-टाइम (अवशिष्ट वर्तमान संबंधित विशेषताएं) ：

	लहर	फ्रीक	मौजूदा	प्रकार	अधिकतम	इकाई
1	एसी	50 हर्ट्ज	30ma	50	1000	एमएस
2	एसी	50 हर्ट्ज	60ma	16	100	एमएस
3	एसी	50 हर्ट्ज	150ma	15	60	एमएस
4	एसी	50 हर्ट्ज	5 ए ~ 100 ए	8.5	60	एमएस
5	A0	-	42ma	25	100	एमएस
6	A0	-	84ma	18	60	एमएस
7	A0	-	210MA	10	60	एमएस
8	A0+DC	-	42MA+6MADC	18	60	एमएस
9	A0+DC	-	84MA+6MADC	15	60	एमएस
10	A0+DC	-	210MA+6MADC	15	60	एमएस
11	एस-डीसी	-	6ma	48	1000	एमएस
12	एस-डीसी	-	60ma	16	100	एमएस
13	एस-डीसी	-	300ma	8.5	60	एमएस
14	2PDC/3PDC	-	60ma	20	100	एमएस
15	2PDC/3PDC	-	120ma	15	60	एमएस
16	2PDC/3PDC	-	300ma	12	60	एमएस
17	2PDC/3PDC	-	5 ए ~ 100 ए	12	60	एमएस

उत्पाद आयाम (मिमी) ：

समय आरेख ：

■ T0 सिस्टम स्थिरीकरण के लिए प्रतीक्षा समय के रूप में, T0, 270ms

■ T1 प्रतीक्षा समय के रूप में, यह T1 of 100ms का सुझाव दिया गया है

■ T2 अंशांकन और आत्म-परीक्षण आदेश समय के रूप में, यह सुझाव दिया गया है कि 50ms the T2 ≤ 100ms

■ T3 सेल्फ-टेस्ट डीसी के लिए प्रतीक्षा समय के रूप में, T3, 200ms, यह 300ms के बाद X6-आउट पढ़ने का सुझाव दिया गया है

■ T4 सेल्फ-टेस्ट एसी, T4, 690ms के लिए प्रतीक्षा समय के रूप में, यह 300ms के बाद X30-आउट पढ़ने का सुझाव दिया गया है

■ T5 एसी सेल्फ-टेस्ट इंडिकेशन अवधि के समय के रूप में, T5, 1580ms

■ T6 के रूप में DC सेल्फ-टेस्ट इंडिकेशन अवधि समय, T6, 1090ms

स्व-परीक्षण सर्किट ：

■ 2 ZCT पर विडिंग सिमुलेड डीसी अवशिष्ट वर्तमान उत्पन्न करने के लिए

■ VDD का उपयोग करके विशिष्ट मान उत्पन्न करने के लिए = 6.53 MADC नकली अवशिष्ट वर्तमान

■ यह वर्तमान यह परीक्षण करने के लिए सबसे प्रतिबंधित ट्रिपिंग स्थिति है कि क्या सिस्टम सही काम कर रहा है

डिजिटल सिग्नल फ्लिप थ्रेशोल्ड ：

■ सिग्नल दोलन से बचने के लिए, ट्रिपिंग सिग्नल आउटपुट फ़्लिपिंग को ट्रिपिंग थ्रेशोल्ड और रिकवरी थ्रेशोल्ड के साथ सेट किया गया है

■ जब ट्रिपिंग थ्रेशोल्ड संबंधित एक्स-आउट फ्लिप ， तक पहुंच गया और जब रिकवरी थ्रेशोल्ड में वर्तमान कमी , संबंधित एक्स-आउट फ्लिप फिर से, वापस निम्न स्तर की स्थिति में
