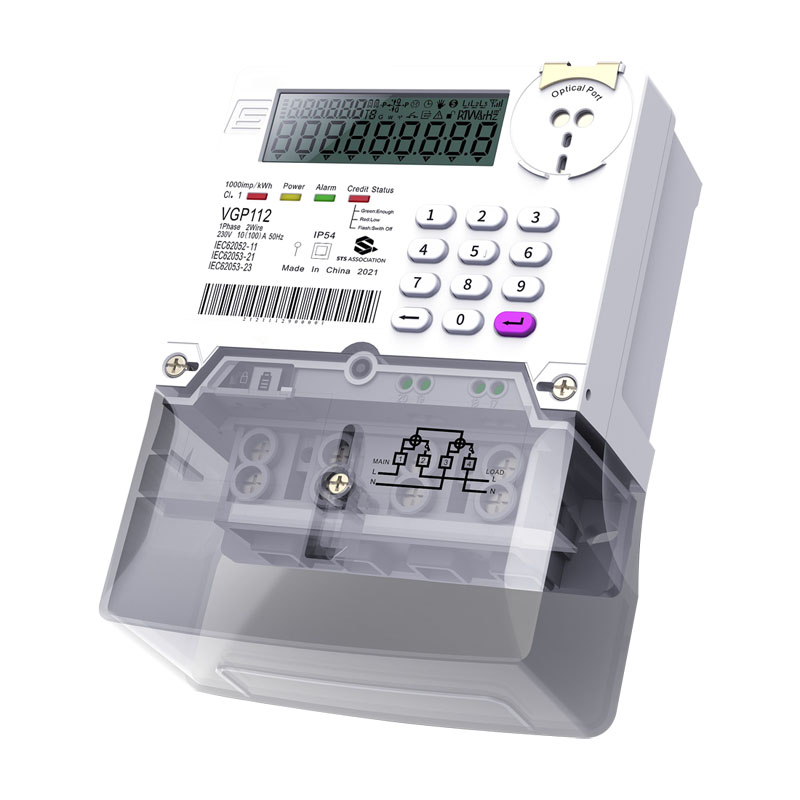

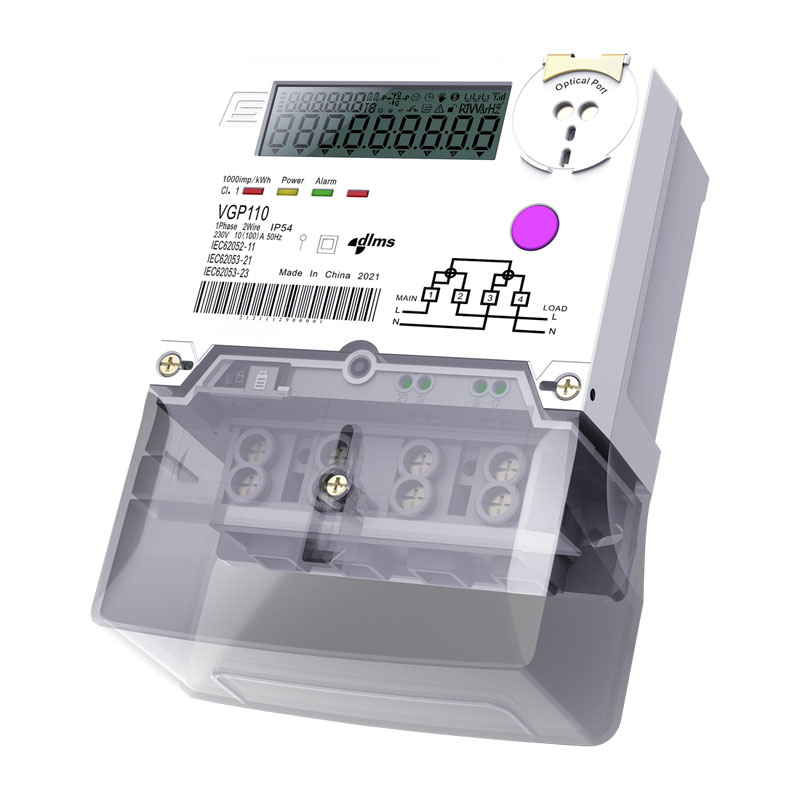

सिंगल फेज़ स्मार्ट प्रिपेयर मीटर

Xinkong सिंगल फेज़ स्मार्ट तैयार मीटर। यह आवासीय उपभोक्ताओं के लिए डिज़ाइन किया गया है जो आपकी स्मार्ट ग्रिड पहल के लिए एक मजबूत आधार प्रदान करता है।

जांच भेजें

उत्पाद वर्णन

आवेदन

एकल-चरण नेटवर्क, दो-तार में उपयोग के लिए मल्टी-फंक्शन स्मार्ट बिजली मीटर।

सक्रिय और निष्क्रिय ऊर्जा और तीन नेटवर्क के मापदंडों के प्रत्यक्ष माप की अनुमति देता है।

सभी टैरिफ समूहों के प्राप्तकर्ताओं के लिए डिज़ाइन किया गया।

सभी स्मार्ट प्रणालियों को ध्यान में रखकर काम करने के लिए डिज़ाइन किया गया।

कार्यक्षमता सुविधाएँ

1.मापन

1P2W या 1P3W कनेक्शन, सीधा कनेक्शन।

2. खंडित एलसीडी डिस्प्ले

प्रदर्शन क्षेत्र का आकार: 67 मिमी x 21 मिमी

प्रदर्शन अंक का आकार: 5.1 मिमी x 10 मिमी बड़ा 8-सेगमेंट डिस्प्ले कॉन्फ़िगर करने योग्य स्वचालित और मैन्युअल डिस्प्ले सूची कम रोशनी की स्थिति में पढ़ने की क्षमता बढ़ाने के लिए मुख्य पावर बैकलाइट के बिना पढ़ने योग्य डिस्प्ले (वैकल्पिक)।

3. बिजली के विकल्प के बिना पढ़ना

बिल्ड-इन लिथियम बैटरी (वैकल्पिक)

अतिरिक्त सुपर कैपेसिटर (वैकल्पिक)

4. बिलिंग डेटा

12-माह (दिनांक और समय, ऊर्जा, अधिकतम मांग, संचयी अधिकतम मांग)।

5.समय घड़ी और कैलेंडर

सटीकता (दैनिक विचलन):0.5s@23°C)

बिना पावर (लिथियम बैटरी) के 10 साल का बैकअप समय

कॉन्फ़िगर करने योग्य कैलेंडर प्रकार:MMDDYY,DDMMYY,YYMMDD।

6. प्रोफ़ाइल लोड करें

90 दिनों से अधिक का भंडारण (3 चैनल, 15 मिनट का अंतराल)

भंडारण समय/स्थिति/ऊर्जा/मांग/तात्कालिक औसत/अंतर्राष्ट्रीय अवधि के लिए न्यूनतम/अधिकतम मान…

अंतराल प्रोग्रामयोग्य.

7.घटनाएँ और छेड़छाड़ का पता लगाना और अलार्म

समय टिकटों और स्थिति शब्द के साथ सभी घटनाओं के लिए लॉगिंग

कवरओपन, टर्मिनल कवर ओपन, मजबूत चुंबकीय क्षेत्र के लिए उन्नत छेड़छाड़ का पता लगाना

बायपास, रिवर्स करंट, ओवर वोल्टेज, अंडर वोल्टेज...

8.संचार

ऑप्टिकल पोर्ट (वैकल्पिक), आरएस-485 मल्टी-ड्रॉप (वैकल्पिक)

अंतर्निहित पीएलसी मॉड्यूल या विनिमेय संचार मॉड्यूल में से एक का उपयोग करके रिमोट सिस्टम के साथ संचार मानक: IEC 62056-21, DLMS/COSEM, STS

स्थानीय कीपैड (वैकल्पिक)

9. सुरक्षा

प्राधिकरण और एन्क्रिप्शन सहित DLMS/COSEM प्रोटोकॉल के साथ सुरक्षित संचार। 4 स्वतंत्र सुरक्षा स्तरों तक, सभी पोर्ट के लिए डेटा एक्सेस प्रबंधन।

तकनीकी मापदण्ड

नाममात्र वोल्टेज	1P2W120V/240V 1P3W L1-N 120V है, L2-N 120V है, L1-L2 240V है ऑपरेटिंग वोल्टेज रेंज 80%...120%Un
नाममात्र (अधिकतम) वर्तमान	5(40)ए,5(60)ए,5(80)ए,5(100)ए
नाममात्र आवृत्ति	50 हर्ट्ज़ या 60 हर्ट्ज़,+5%
आरंभिक बहाव	सक्रिय के लिए 0.4% आईबी प्रतिक्रियाशील के लिए 0.5% आईबी (वैकल्पिक)
शुद्धता	आईईसी कक्षा 1/2
मीटर स्थिरांक	1000 छोटा सा भूत/किलोवाट 1000 छोटा सा भूत/क्वारएच (वैकल्पिक)
संचार बंदरगाह	ऑप्टिकल पोर्ट (वैकल्पिक) आरएस-485 मल्टी-ड्रॉप (वैकल्पिक)
आरडब्ल्यूपी और समय बैकअप	सुपर कैपेसिटर (वैकल्पिक) अंतर्निर्मित बैटरी (वैकल्पिक)
फ़ंक्शन बटन	प्रदर्शन(वैकल्पिक) कीपैड (वैकल्पिक)
इलेक्ट्रॉनिक आउटपुट	RS485 पेंच
पर्यावरण	ऑपरेटिंग रेंज:-25°C से +60°C सीमा सीमा:-40°C से +75°C भंडारण सीमा:-40℃ से +80°C सापेक्ष आर्द्रता: 30 दिनों के लिए 95% तक गैर-संघनित प्रवेश सुरक्षा: IP54 (दरवाजे में)
बिजली की खपत	वोल्टेज सर्किट (सक्रिय)≤ 2W वोल्टेज सर्किट (स्पष्ट)≤10VA वर्तमान सर्किट ≤4VA
इन्सुलेशन शक्ति ईएमसी	एसी वोल्टेज परीक्षण 4.4kV आवेग वोल्टेज परीक्षण 8kV इलेक्ट्रोस्टैटिक डिस्चार्ज (संपर्क डिस्चार्ज) 8kV इलेक्ट्रोस्टैटिक डिस्चार्ज (वायु डिस्चार्ज) 15kV सर्ज इम्युनिटी टेस्ट 6kV तेज़ क्षणिक विस्फोट परीक्षण 4.4kV विद्युत चुम्बकीय आरएफ क्षेत्र (80 मेगाहर्ट्ज से 2000 मेगाहर्ट्ज) 10V/m (करंट के साथ), 30V/m (करंट के बिना)
इन्सुलेशन सुरक्षा	कक्षा II
सील	पेंच अल्ट्रासोनिक वेल्डिंग
वज़न	लगभग 0.92 किग्रा
आयाम(H xWxD)	विथ शॉर्ट टर्मिनल कवर 126 मिमी x110 मिमी x 51 मिमी
