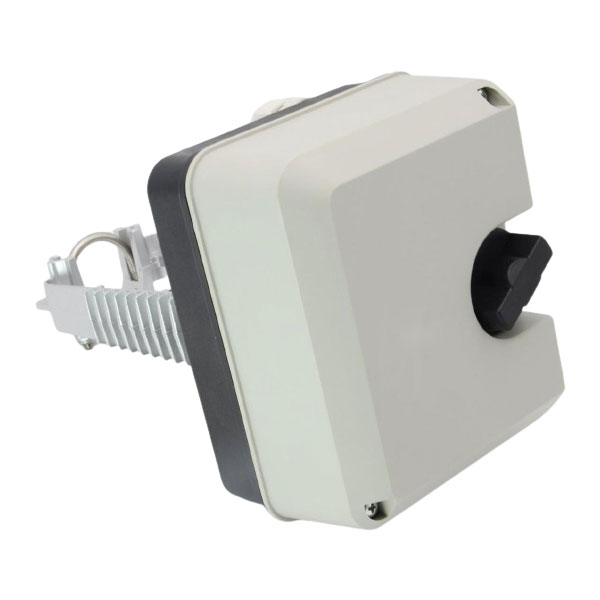

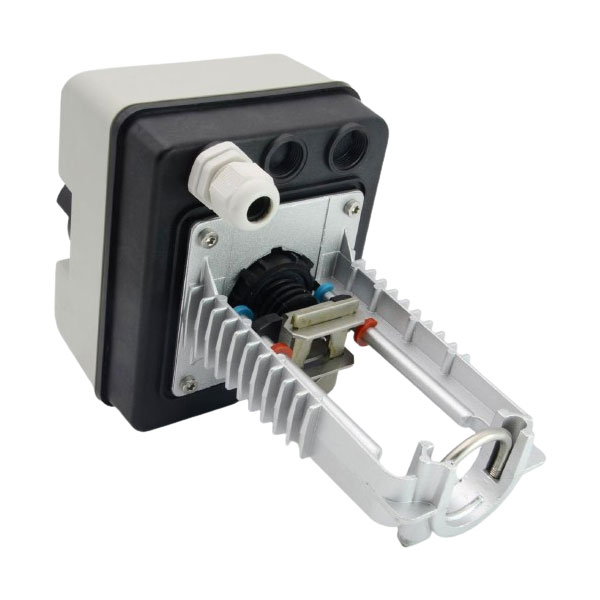

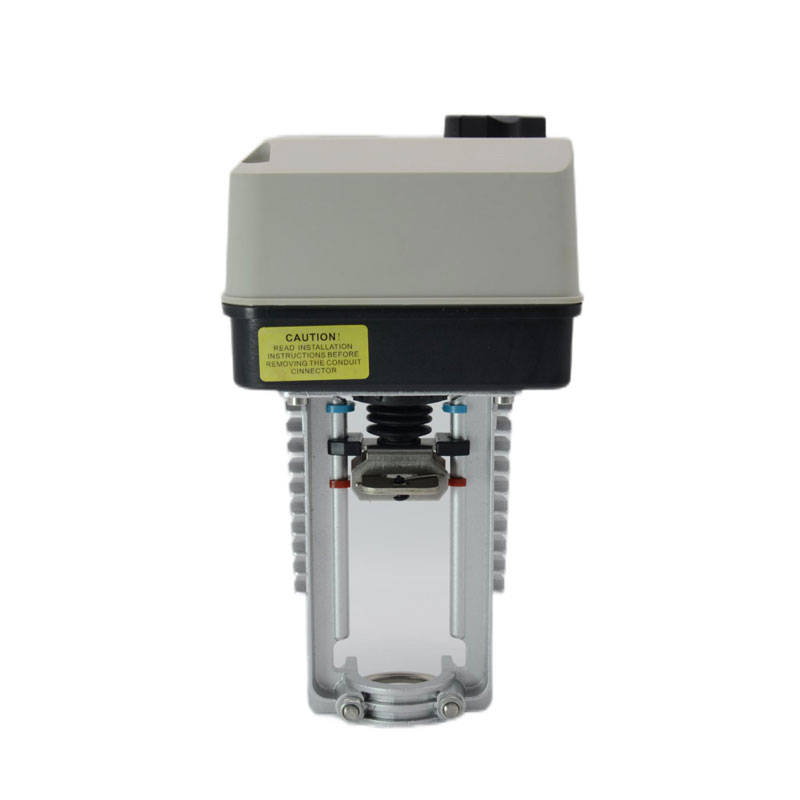

A8088 सीरीज इलेक्ट्रिक एक्चुएटर

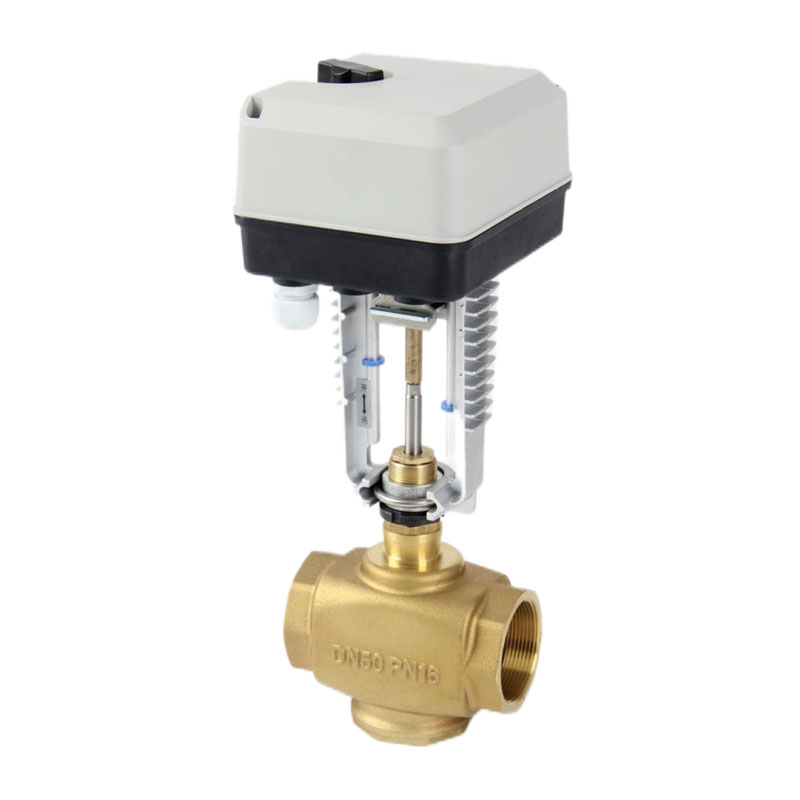

A8088 एक्चुएटर में दो प्रकार के स्विचिंग मान होते हैं (31) और एनालॉग मान (32), जो डीएन40 / से मेल खाते हैं DN50 / DN65 विनियमन वाल्व। इसका उपयोग हवा में व्यापक रूप से किया जाता है कंडीशनिंग, प्रशीतन, हीटिंग और निर्माण स्थापना सरल और तेज़ स्वचालित नियंत्रण सिस्टम, जो माध्यम को सटीकता से समायोजित कर सकता है के उद्देश्य को प्राप्त करने के लिए सिस्टम में प्रवाहित करें तापमान, दबाव और ऊर्जा की बचत को नियंत्रित करना

जांच भेजें

उत्पाद वर्णन

उत्पाद की विशेषताएँ

◆ किसी कनेक्टिंग रॉड की आवश्यकता नहीं, सरल और त्वरित इंस्टॉलेशन

◆ कम ऊर्जा खपत, रखरखाव-मुक्त

◆ विफल-सुरक्षित स्थिति वैकल्पिक (जब नियंत्रण संकेत गायब हो)

◆ DC0 (2) ~ 10V इनपुट सिग्नल (एनालॉग)

◆ DC2 ~ 10V फीडबैक सिग्नल (एनालॉग)

◆ अंतिम बिंदु सीमा और मैनुअल स्विच

◆ संक्षारण रोधी डिज़ाइन

◆ सटीक वाल्व स्थिति

◆ स्ट्रोक अनुकूली फ़ंक्शन (एनालॉग)

तकनीकी मापदंड

विद्युत विशेषताओं	AC24V 50/60Hz	उपयोग किया गया सामन	गियर्स: पोम, नायलॉन
जोर से चलाओ	800 न्यूटन		रेड्यूसर निचली प्लेट: गैल्वनाइज्ड स्टील
शक्ति	अधिकतम 12VA (AC24V पर)		ब्रैकेट: डाई-कास्ट एल्यूमीनियम मिश्र धातु
प्रभावी यात्रा कार्यक्रम	20/40 मिमी		शैल: ज्वाला मंदक एबीएस इंजीनियरिंग प्लास्टिक
यात्रा समय	जब आवृत्ति 50Hz,114s हो, जब आवृत्ति 60Hz,95s हो	तापमान सीमा	परिवेश का तापमान: -10 ~ 50 डिग्री सेल्सियस भंडारण तापमान: -40 〜50 डिग्री सेल्सियस
आउटपुट प्रतिरोध	1 केक्यू	नमी	1% ~ 95% आरएच गैर-संघनक
सुरक्षा स्तर	आईपी54	द्रव तापमान	<150℃
वज़न	2.4 किग्रा	शारीरिक विशिष्टताएँ	DN40 / DN50 / DN65 (विनियमन वाल्व)

वायरिंग का नक्शा

उत्पाद स्थापना

1.ड्राइवर को वाल्व बॉडी की ऊपरी गर्दन में डालें, सेट स्क्रू को कसने के लिए 4 मिमी एलन रिंच का उपयोग करें।
(नोट: पहले दायां पेंच ठीक करें)

2. स्थिर क्लैंप को धकेले रखने के लिए उसे स्प्रिंग-साइड से दबाएं; स्टेम कैप को उठाएं, और स्टेम कैप हेड को फिक्स्ड में स्थापित करें दबाना नाली

3. स्टेम कैप के फिक्सिंग क्लैंप को ढीला करें और फिर स्टेम कैप को कस लें; यह सुनिश्चित करने के लिए जांचें कि फिक्सक्लैंप स्टेम कैप को जकड़े हुए है।

4. मैनुअल ऑपरेशनल रोटरी बटन को खोलें और फिर ढीला करें ड्राइव हाउसिंग का पेंच, कोव खोलें

उत्पाद संचालन

ड्राइव एक प्रतिवर्ती सिंक्रोनस मोटर द्वारा संचालित होती है जिसमें वाल्व स्टेम ऊपर या नीचे होता है। जब वाल्व कर सकते हैं पूरी तरह से खोला या बंद किया जाए, ड्राइवर पर एक प्रतिक्रिया बल उत्पन्न होगा, ड्राइवर के अंदर माइक्रो स्विच होगा डी-एनर्जेटिक हो, और ड्राइवर काम करना बंद कर देगा। जब कोई सिग्नल न हो तो किसी भी बिंदु पर रुकें। ड्राइव के वृद्धिशील नियंत्रक द्वारा भेजा गया सिग्नल मोटर को दक्षिणावर्त घुमा सकता है या वामावर्त

मॉडल का आकार
